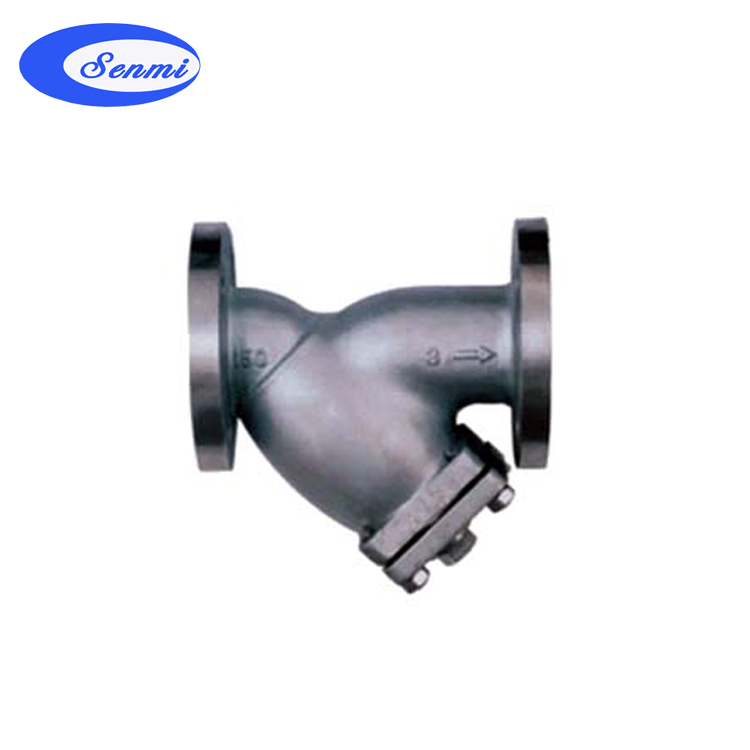

YYG型过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。
 |
 |
|

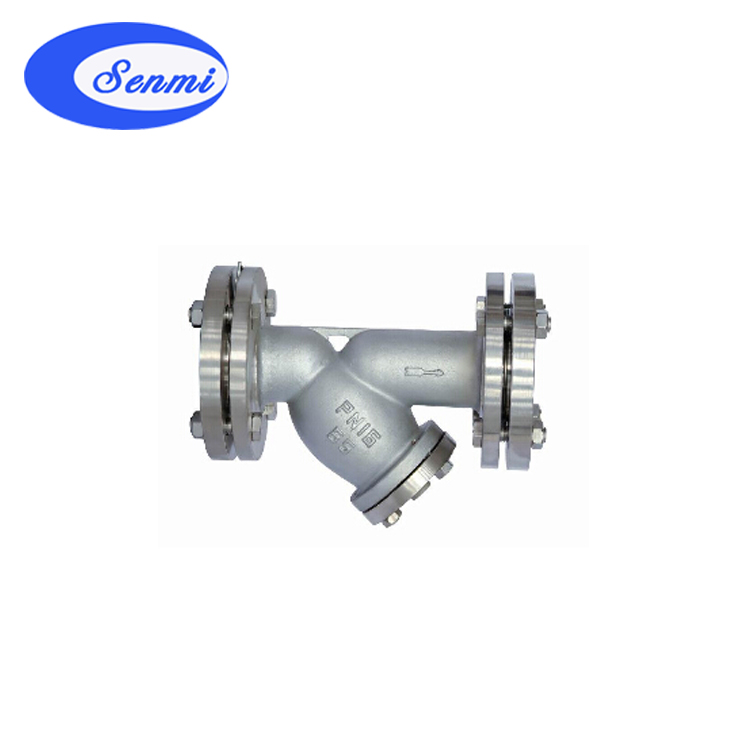

德标Y型过滤器
|
YG型管道过滤器 结构图
|
二、YG型管道过滤器 特点
通流快速，故压力损失小,抗污性强，排渣方便。有锥管螺纹承插焊式、法兰式。
三、YG型管道过滤器 主要性能规范
|
公称压力
PN(MPa)
|
工作温度℃
|
滤网目数
|
适用介质
|
|
2.0 150LB
|
300
|
20～150
|
蒸汽、空气 、水、油
|
|
5.0 300LB
|
425
|
20～150
|
四、YG型管道过滤器 主要零部件材料
|
零件名称
|
材料
|
|
阀体
|
碳钢、不锈钢
|
|
滤网盖
|
碳钢、不锈钢
|
|
滤芯网
|
不锈钢
|
|
垫片
|
柔性石墨
|
五、YG型管道过滤器 连接尺寸
|
公称压力
(MPa)
|
连接方式
|
公称通径
DN
|
外形尺寸 mm
|
公称压力
(MPa)
|
连接方式
|
公称通径
DN
|
外形尺寸 mm
|
W(in)
|
|
L1
|
L2
|
C
|
L1
|
L2
|
C
|
|
PN-2.0
|
锥管螺纹
承插焊
|
15
|
130
|
250
|
160
|
PN-2.0
|
法兰
|
15
|
260
|
280
|
177
|
RC3/8"
|
|
20
|
130
|
250
|
165
|
20
|
280
|
308
|
196
|
|
25
|
140
|
250
|
170
|
25
|
290
|
322
|
208
|
|
32
|
160
|
300
|
195
|
32
|
310
|
353
|
227
|
|
40
|
170
|
300
|
200
|
40
|
320
|
367
|
238
|
|
50
|
180
|
320
|
215
|
50
|
300
|
339
|
240
|
RC1/2"
|
|
65
|
|
|
|
65
|
340
|
382
|
274
|
|
80
|
|
|
|
80
|
380
|
438
|
307
|
|
PN-5.0
|
锥管螺纹
承插焊
|
15
|
130
|
250
|
169
|
PN-5.0
|
法兰
|
15
|
260
|
280
|
181
|
RC3/8"
|
|
20
|
130
|
250
|
179
|
20
|
280
|
308
|
205
|
|
25
|
140
|
250
|
182
|
25
|
290
|
322
|
215
|
|
32
|
160
|
300
|
209
|
32
|
310
|
353
|
234
|
|
40
|
170
|
300
|
217
|
40
|
320
|
354
|
250
|
|
50
|
190
|
320
|
230
|
50
|
350
|
396
|
254
|
RC1
|
