一、U型过滤器 用途
U型过滤器广泛用于蒸汽、空气、水、油品等系统管道中，保护各种计量仪器、泵机、阀门、蔬水器等设备。
 |
 |
|

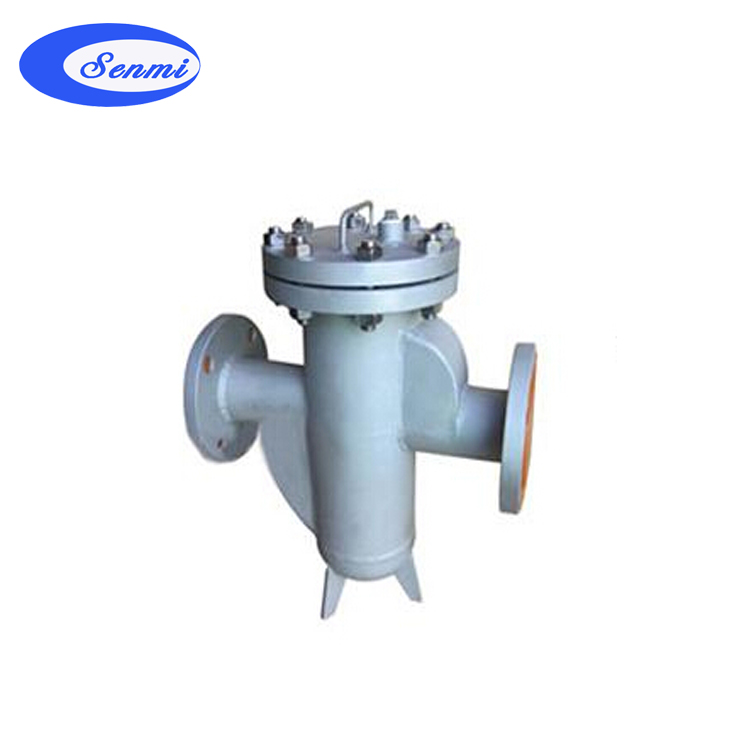

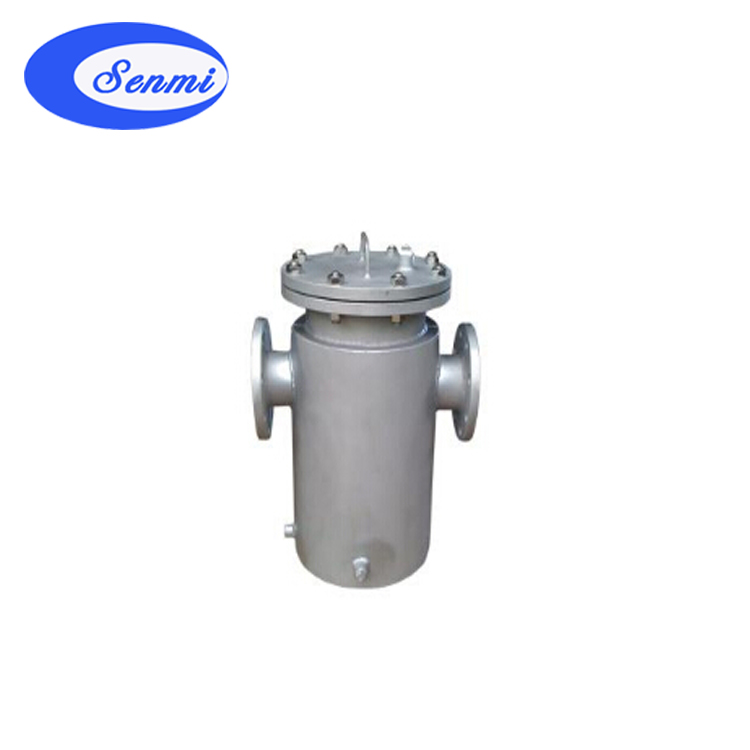

U型过滤器
|
夹套过滤器 结构图
|
二、U型过滤器 特点
压力损失小,流通面积大，抗污性强，排污方便，排污方便。
三、U型过滤器 主要性能规范
|
公称压力PN(MPa)
|
工作温度℃
|
滤网目数
|
适用介质
|
|
1.6
|
350
|
20～150
|
蒸汽、空气、水、油、
|
|
2.5
|
350
|
四、U型过滤器 主要零部件材料
|
零件名称
|
材料
|
|
阀体
|
碳钢、不锈钢
|
|
滤网盖
|
碳钢、不锈钢
|
|
滤芯网
|
不锈钢
|
|
垫片
|
柔性石墨
|
五、U型过滤器 连接尺寸
|
连接方式
|
公称通径DN
|
外形尺寸 mm
|
|
D
|
D1
|
H
|
|
法兰
|
15
|
270
|
90
|
145
|
|
20
|
270
|
90
|
145
|
|
25
|
270
|
90
|
145
|
|
32
|
320
|
125
|
175
|
|
40
|
320
|
125
|
175
|
|
50
|
320
|
125
|
175
|
|
65
|
430
|
140
|
220
|
|
80
|
430
|
140
|
220
|
|
100
|
430
|
140
|
220
|
|
125
|
460
|
160
|
235
|
|
150
|
460
|
170
|
235
|
|
200
|
460
|
190
|
235
|
