1、设计制造按JB/T3595等标准，可与国产设备配套使用
2、阀门中腔采用压力自紧式密封结构、密封性能好，支管两端为焊接结构。
3、闸板与阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、 抗擦伤性能好。
4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
|
型号：
|
Z960Y/Z962Y
|
口径：
|
DN50-DN400
|
|
压力：
|
16MPA-32MPA
|
材质：
|
WCB/WC6/WC5/WC9(Y)
|
 |
 |
|

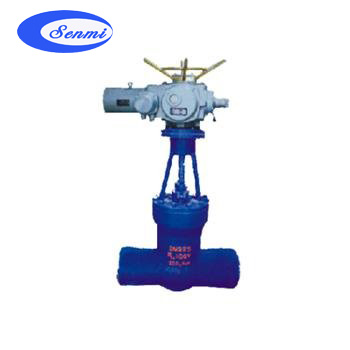

电动焊接闸阀
|

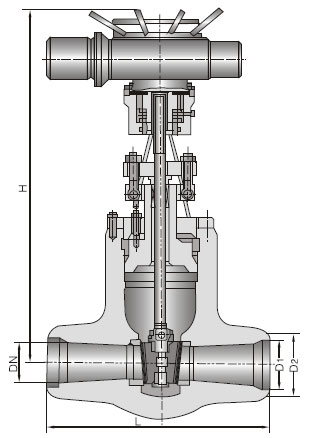

电动焊接闸阀 结构图
|
二、电动焊接闸阀 优点
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
三、电动焊接闸阀 执入标准
制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
结构长度按E101的规定或按用户提供尺寸
焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
四、电动焊接闸阀 性能规范
|
产品型e公称压力PN(MPa)
|
试验压力(MPa)
|
工作压力(MPa)
|
工作温度(℃e
|
适用介质
|
|
强度试验
|
密封试验/上密封实验
|
|
Z960Y-250
|
25
|
37.5
|
27.5
|
-
|
≤425
|
水、蒸汽
|
|
Z960Y-320
|
32
|
48.0
|
36.0
|
-
|
≤425
|
|
Z960Y-P54100
|
-
|
30.0
|
22.0
|
P5410
|
≤540
|
蒸汽
|
|
Z960Y-P54170
|
-
|
48.0
|
36.0
|
P5417
|
≤540
|
|
主要零件材料
|
|
零件名称
|
材料牌号
|
|
阀体
|
WCB
|
WC6
|
WC9
|
|
阀板
|
WCB
|
WC6
|
WC9
|
|
阀盖
|
25
|
12Cr1Mo1VA
|
|
阀杆
|
1Cr17Ni2
|
20Cr1Mo1VA
|
|
阀座
|
25
|
12Cr1Mo1VA
|
|
密封环
|
S软钢(增强柔性石墨)
|
S软钢
|
F软钢
|
|
填料
|
增强柔性石墨
|
|
支架
|
WCB
|
WCB或WC6
|
|
阀杆螺母
|
45(ZCuZn25A16Fe3Mn3)
|
|
四开环
|
1Cr13
|
20Cr1MoVA
|
五、电动焊接闸阀 主要尺寸及重量
|
公称通径DN
|
主要外形尺寸和连接尺寸(mm)
|
电动装置
|
重量(kg)
|
|
d
|
L
|
H
|
L1
|
L2
|
|
Z960Y-250
|
|
100
|
84
|
406
|
1164
|
437
|
277
|
DZW45
|
234
|
|
125
|
100
|
483
|
1402
|
437
|
277
|
DZW60
|
343
|
|
175
|
158
|
711
|
1650
|
554
|
309
|
DZW180
|
638
|
|
225
|
200
|
864
|
1650
|
554
|
309
|
DZW180
|
654
|
|
300
|
280
|
1067
|
2106
|
764
|
398
|
DZW350
|
1973
|
|
Z960Y-320
|
|
100
|
96
|
533
|
1236
|
437
|
277
|
DZW60
|
291
|
|
125
|
118
|
610
|
1302
|
437
|
277
|
DZW60
|
315
|
|
150
|
148
|
762
|
1403
|
526
|
283
|
DZW90
|
672
|
|
175
|
148
|
762
|
1650
|
554
|
309
|
DZW180
|
684
|
|
225
|
222
|
1041
|
1650
|
554
|
309
|
DZW180
|
696
|
|
Z960Y-P54100V
|
|
175
|
148
|
762
|
1650
|
554
|
309
|
DZW180
|
683
|
|
225
|
222
|
1041
|
1650
|
554
|
309
|
DZW180
|
704
|
|
250
|
222
|
1041
|
1795
|
554
|
309
|
DZW180
|
1214
|
|
300
|
294
|
1245
|
2080
|
554
|
309
|
DZW250
|
2125
|
|
Z960Y-P54170V
|
|
125
|
98
|
630
|
1230
|
437
|
277
|
DZW60
|
312
|
|
225
|
186
|
1060
|
1680
|
554
|
309
|
DZW180
|
1401
|
|
300
|
278
|
1397
|
2265
|
764
|
|
DZW500
|
2834
|
|
325
|
310
|
1448
|
2265
|
690
|
398
|
DZW500
|
2632
|
|
350
|
338
|
1550
|
2536
|
715
|
|
DZWC-4
|
5591
|
