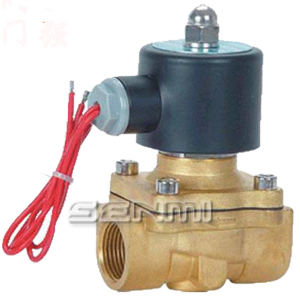

一、ZCB通用电磁阀应用范围
船舶重工、石油化工、电力装备、医药设备、工业炉窑、干燥设备、消防设备、暖通空调、清洗设备、电镀涂装、食品工业、真空管路、水厂虹吸系统等。
二、ZCB通用电磁阀主要技术参数
原理结构：分步直动活塞型、先导活塞型
控制方式：常闭式、常开式
流体范围：气、水、油、蒸汽、燃气、制冷剂、腐蚀性流体等
流体温度：-200~350℃
密封材料：NBR、PTFE、FKM（特制：硅胶）
阀体材质：铸铁（略）、304不锈钢（特制：316）
介质粘度：小于５０ＣＳt（大于时需定制）
防护性能：防水、防爆、防腐、IP65
标准电压：AC220V、DC24V (其它可特制)
(ＤＣ３～１２７Ｖ ＡＣ３６～３８０Ｖ)
特殊功能： E防爆型（防爆等级dⅡCT5）；
S手动功能；
X信号反馈；
T定时开关；
N止回功能；
三、ZCB通用电磁阀性能特点
德国技术 欧洲造型 蝶式活塞 太空原理
三维密封 严防泄漏 导向启闭 避免故障
任意安装 操作方便 精密铸造 外观美观
四、ZCB通用电磁阀铸铁体规格尺寸
|
型号
|
管接 (mm)
|
法兰 (mm)
|
压力(MPa)
|
内螺纹
|
法兰接口(mm)
|
|
ZCB-20
|
105×135
|
----
|
≤6.0
|
G3/4″
|
----
|
|
ZCB-25
|
105×135
|
128×160
|
G1″
|
Φ85-4-Φ14
|
|
ZCB-32
|
120×150
|
150×200
|
G5/4″
|
Φ100-4-Φ14
|
|
ZCB-40
|
143×170
|
157×220
|
G3/2″
|
Φ110-4-Φ16
|
|
ZCB-50
|
155×180
|
175×230
|
G2″
|
Φ125-4-Φ16
|
|
ZCB-65
|
----
|
235×270
|
----
|
Φ145-4-Φ17
|
|
ZCB-80
|
----
|
270×280
|
----
|
Φ160-4-Φ17
|
|
ZCB-100
|
----
|
300×310
|
----
|
Φ180-8-Φ17
|
|
ZCB-150
|
----
|
440×390
|
----
|
Φ240-8-Φ22
|
|
ZCB-200
|
----
|
580×450
|
----
|
Φ295-8-Φ22
|
五、ZCB通用电磁阀不锈钢阀体规格尺寸
|
型号
|
管接(mm)
|
法兰(mm)
|
压力 (MPa)
|
螺纹(″)
|
法兰(mm)
|
|
ZCB-8
|
55×90
|
----
|
≤6.0
|
G3/8
|
----
|
|
ZCB-10
|
55×90
|
----
|
G3/8
|
----
|
|
ZCB-15
|
65×100
|
----
|
G1/2
|
----
|
|
ZCB-20
|
80×120
|
----
|
G3/4
|
----
|
|
ZCB-25
|
95×130
|
105×155
|
G1
|
Φ85-4-Φ14
|
|
ZCB-32
|
115×145
|
125×165
|
G11/4
|
Φ100-4Φ14
|
|
ZCB-40
|
128×160
|
140×180
|
G11/2
|
Φ110-4Φ15
|
|
ZCB-50
|
145×175
|
154×200
|
G2
|
Φ125-4Φ15
|
|
ZCB-65
|
----
|
200×240
|
-----
|
Φ145-4Φ17
|
|
ZCB-80
|
----
|
220×280
|
-----
|
Φ160-4Φ17
|
|
ZCB-100
|
----
|
260×300
|
------
|
Φ180-8Φ17
|
注：1、流体若含有杂质，应在电磁阀前端管路上安装过滤阀（滤网≥60目），且无凝固或结晶现象。
2、特殊阀可定制,最大可制DN1000(mm)。
|
