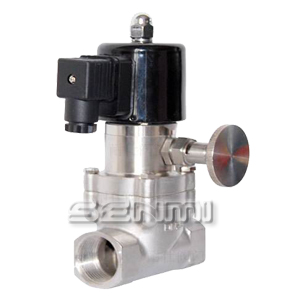

一、ZCX消防电磁阀 应用范围
消防及自动喷淋系统控制
二、ZCX电磁阀 工作原理
电磁阀的电磁线圈通电时，动铁芯被吸合，带动阀杆上移，弹簧同时被压缩，使阀杆与阀芯中孔（先导孔）分离，阀芯上腔的流体瞬间从中孔缷压，缷压后阀芯在上下腔压差的作用下快速向上浮起，电磁阀开启。电磁阀的线圈断电时，阀杆在弹簧力的作用下关闭阀芯中孔，并推动阀芯向下移，封住流体出口，电磁阀关闭。
三、ZCX消防电磁阀 技术参数
阀体材质：黄铜、不锈钢
工作介质：清水
控制方式：常闭式
公称通径：DN15——DN150
阀芯材料：高强度工程塑料
介质温度：≤80℃
公称压力：1.6Mpa
工作压差：0.01---1.0Mpa
电源：AC220V DC24V
额定流量系数：4—70Kv
特殊功能：具有反馈信号（定货时说明）
泄露量：0ml/min
四、ZCX消防电磁阀 产品特点
浮动阀芯 诱导启闭 专利技术 密封性好
动作灵敏 安全可靠 材质独特 无垢无锈
五、ZCX消防电磁阀 安装尺寸
|
型号
|
公称通径
DN
|
内螺纹
连接G
|
长*宽*高
|
启动功率（W）
|
保持功率（W）
|
|
ZCX15
|
15
|
1/2"
|
65*47*116
|
AC220V：200
DC24V：60
|
AC220V：3
DC24V：15
|
|
ZCX20
|
20
|
3/4"
|
78*55*147
|
|
ZCX25
|
25
|
1"
|
100*66*174
|
|
ZCX32
|
32
|
1(1/4)"
|
130*94*210
|
AC220V：350（475）
DC24V：85
|
AC220V：10
DC24V：20
|
|
ZCX40
|
40
|
1(1/2)"
|
135*100*222.5
|
|
ZCX50
|
50
|
2"
|
155*147*237
|
|
ZCX65
|
65
|
2(1/2)"
|
203*170*305
|
AC220V：300
DC24V：85
|
AC220V：10
DC24V：22
|
|
ZCX80
|
80
|
法兰
|
280*205*427
|
|
ZCX100
|
100
|
法兰
|
300*237*485
|
|
ZCX125
|
125
|
法兰
|
325*280*535
|
AC220V：330
DC24V：85
|
AC220V：10
DC24V：20
|
|
|
|
|
|
|
