电动防爆蝶阀|电动防爆调节蝶阀|蒸汽防爆蝶阀
放大图片
产品名称: 电动防爆蝶阀|电动防爆调节蝶阀|蒸汽防爆蝶阀
产品型号: FBD373
产品特点: SENMI专业制造电动防爆蝶阀,电动防爆调节蝶阀,防爆电动调节阀,防爆电动蝶阀,防爆气动蝶阀等防爆调节阀生产厂家,欢迎各新老客户来电咨询!服务热线:021-60481184
电动防爆蝶阀|电动防爆调节蝶阀|蒸汽防爆蝶阀详细资料:

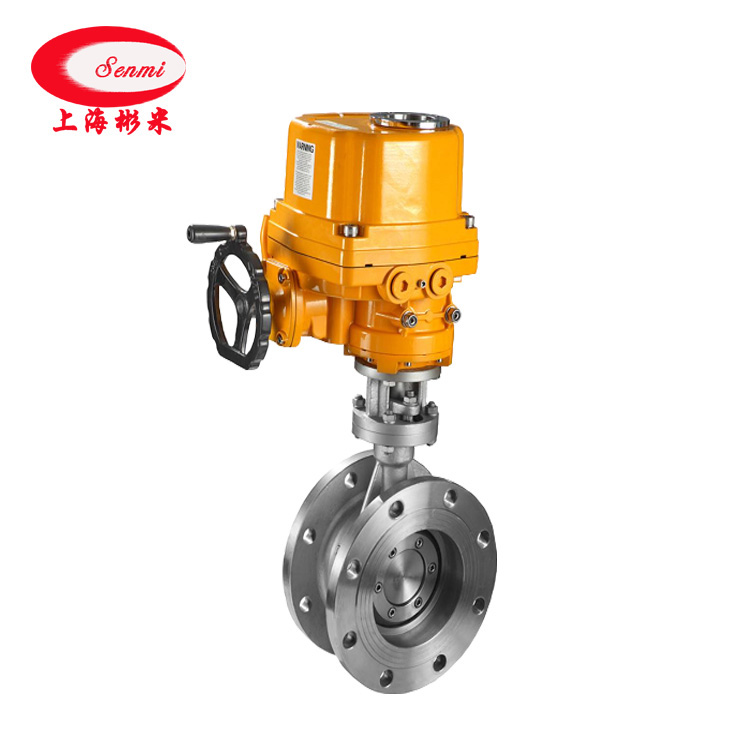

 防爆电动蝶阀|电动防爆偏心蝶阀

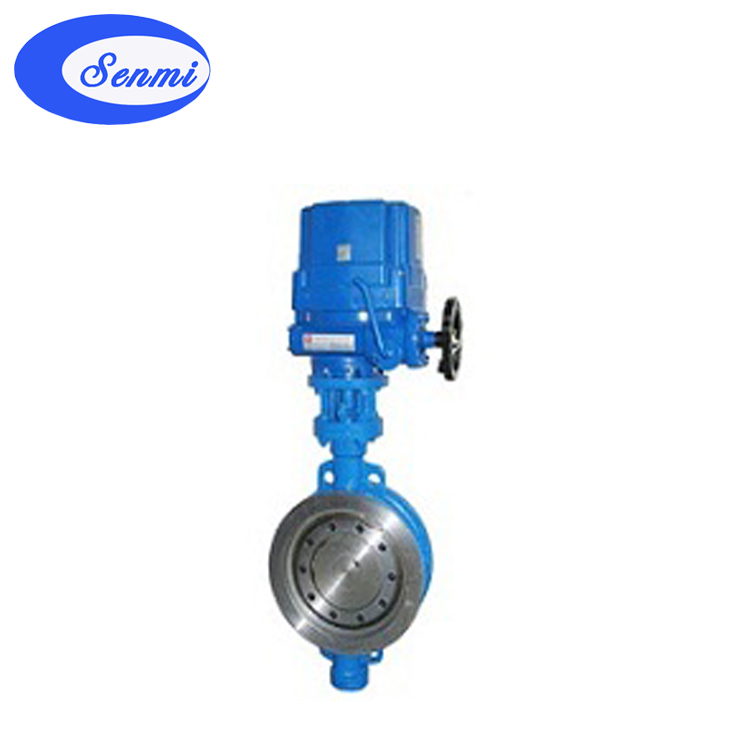

电动防爆蝶阀
电动防爆蝶阀 结构图

一、电动防爆蝶阀 概述
电动防爆蝶阀采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。电动防爆蝶阀采用原装进口SEIQ防爆电动执行机构配以三偏心硬密封蝶阀,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
二、电动防爆蝶阀 特点
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
三、电动防爆蝶阀 SEIQ执行机构特点
1、   壳体-壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级IP67,防爆等级BT4,并有IP68和CT4供选择
2、   电机-全封闭式鼠笼式电机,体积小、扭矩大、惯性小、绝缘等级为F级,内置过热保护开关,可防止过热损坏电机。
3、   手动结构-手轮的设计保证案例可靠、省力、体积小、不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。(注:在电机不通电的状况下,电动执行器将保持永久手动状态)
4、   指示器-指示器安装在中心轴上,可以观察阀门位置。透镜采用凸透镜设计,不积水,观察方便。
5、   干燥器-用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。
6、   限位开关-机械,电子双重限位。机械限位螺钉可调,案例可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,无需电池支持(微动开关接点均匀为银质触点)
7、   扭矩开关-可提供过载保护,在阀门卡涩,有异物时,自动断开电机电源,更有效的保护阀门和电动执行器不受损坏。(出厂前已设定好,请用户不要随意更改设置)
8、   自锁-精密和双蜗轮蜗杆机构可高效传输大扭矩,效率高,噪音低(最大50分贝),寿命长有自锁功能,防止反转,传动部分稳定可靠,出厂已经加满高效润滑脂,使用无需再加油。
9、   防脱螺栓-拆除外壳时,螺栓附在壳体上,不会脱落。外部螺栓均采为不锈钢材质。
四、电动防爆蝶阀 主要性能规范

公称通径DN(mm)
50-1200
公称压力PN(MPa)
1.0
1.6
公称压力PS(MPa)
强度试验
1.5
2.4
密封试验
1.1
1.76
材料\材料代号
C
P
R
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
蝶板
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
密封圈
四氟 不锈钢
填料
四氟 柔性石墨
适用工况
适用介质
水、煤气、蒸汽、油品
硝酸类
醋酸类
适用温度
-40℃~200℃(超该温度范围;订货时请注明)

五、电动防爆蝶阀 主要外形尺寸与连接尺寸( mm )

公称通径DN(mm)
尺寸(mm)
L
D
D1
H
H0
Z-Φd
50
43
165
125
82
260
4-18
65
46
185
145
95
280
8-18
80
49
200
160
108
355
8-18
100
56
220
190
125
390
8-23
125
64
250
220
138
490
8-25
150
70
285
250
198
630
8-25
200
71
340
310
236
690
12-25
250
76
405
370
276
830
12-30
300
83
460
430
308
930
16-30
350
92
520
490
340
1010
16-34
400
102
580
550
374
1070
16-34
450
114
640
600
384
1140
20-34
500
127
715
660
448
1200
20-41
600
154
840
770
490
1340
20-41
700
165
910
875
542
1600
24-48
800
190
1025
990
607
1780
24-48
900
203
1125
1090
665
1920
28-54
1000
216
1255
1210
731
1960
28-58
1200
254
1485
1420
842
2360
32-58
