一、 电动防爆调节阀 产品概述

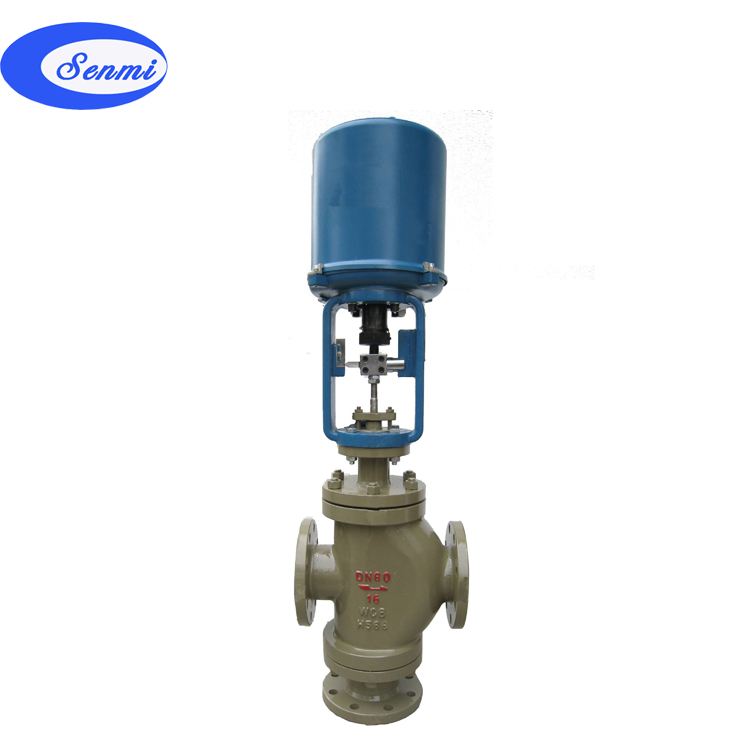

SMBZDLP防爆电动调节阀由3810L系列电子式执行机构和调节阀组成。电源为220V.AC 50Hz，含有伺服放大器、只需输入信号4-20mA或1-5VDC，控制调节阀介质压力、流量、温度、液位等精准控制。电源为220V.AC 50Hz，含有伺服放大器、位置信号发生器、位置限位开关以及阀位显示。可直接接受工业控制仪表或计算机等输出的（4-20mADC或1-5VDC）进行阀门的开度控制，达到调节介质压力流量、温度等目的。同时可以输出（4-20mADC或1-5VDC）阀位反馈信号。单座调节阀阀体为低阻流直通单座上导向结构。具有精度高、流量大、泄漏量小的特点，SENMI防爆电动调节阀广泛用于化工、石油、轻工、电站、冶金等要求流量大、泄漏量小的工业自控系统中。
SENMI阀门生产的电动防爆调节阀 具有体积小，重量轻、连线简单、流量大、调节精度高等特点， 电动防爆调节阀 广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。SENMI生产的 电动防爆调节阀 属于顶部导向型控制阀，适用于过程控制技术方面的大多数应用场合，
电动防爆调节阀 特别适用于在具有某种要求的工作下应用，由于其调节范围宽，可选择不同曲面的阀芯，及其在关断状态下的高度密封性。
电动防爆调节阀配由 3810 系列电子式电动执行器，电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（ 4 ～ 20mADC 或 1 ～ 5VDC ）及单相电源即可控制运转，实现对压力、流 量、温度、液位等参数的调节。
二、 电动防爆调节阀 主要技术参数
| 公称通径 (DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径 (dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数 (KV)
|
单座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
875
|
1250
|
|
套筒
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
360
|
570
|
850
|
1180
|
|
双座
|
8
|
11
|
17,6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
900
|
1300
|
|
允许压差 (MPa)
|
单座
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0,7
|
0.6
|
0.5
|
0.3
|
0.1
|
|
套筒
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.5
|
3.1
|
3.1
|
2.6
|
2.2
|
|
双座
|
≤ 公称压力
|
|
公称压力 (MPa)
|
1.6 、 2.5 、 4.0 、 6.4 、 10.0
|
|
额定行程 (mm)
|
16
|
25
|
40
|
60
|
100
|
|
阀盖形式
|
标准型 (-17 ～ +250 ℃ ) 、高温型 (+250 ～ +450 ℃ ) 、低温型 (-40 ～ -196 ℃ ) 、波纹管密封型 (-40 ～ +350 ℃ )
|
|
压盖形式
|
螺栓压紧式
|
|
密封填料
|
V 型聚四氟乙烯填料、 V 型柔性石墨填料
|
|
阀芯形式
|
单座式、套筒式
|
|
流量特性
|
等百分比、直线性
|
|
配置执行器类别
|
3810 系列等电动执行器 ( 客户指定品牌亦可 )
|
|
执行器参数
|
电源电压： 220V 、 380V 、输入信号： 4-20mA 或 1-5V·DC 、输出信号： 4-20mA·DC
|
|
防护等级：相当 IP65 、隔爆标志： Exd Ⅱ BT4(Exd Ⅱ BT6 特殊定制 ) 、手操功能：手柄
|
|
环境温度： -25 ～ +70 ℃ 、环境湿度： ≤95%
|
三、 电动防爆调节阀 主要零件材料
| 1 |
阀体 |
WCB |
304 |
316 |
316L |
|
2
|
垫片
|
PTFE\ 石墨垫片
|
PTFE\ 石墨垫片
|
PTFE\ 石墨垫片
|
PTFE\ 石墨垫片
|
|
3
|
阀座 / 套筒
|
304
|
304
|
316
|
316L
|
|
4
|
阀芯
|
304
|
304
|
316
|
316L
|
|
5
|
导向套 / 并帽
|
304
|
304
|
316
|
316L
|
|
6
|
中垫
|
PTFE\ 石墨垫片
|
PTFE\ 石墨垫片
|
PTFE\ 石墨垫片
|
PTFE\ 石墨垫片
|
|
7
|
阀盖
|
WCB
|
304
|
316
|
316L
|
|
8
|
阀杆
|
304
|
304
|
316
|
316L
|
|
9
|
金属垫
|
304
|
304
|
316
|
316L
|
|
10
|
填料
|
PTFE/ 石墨
|
PTFE/ 石墨
|
PTFE/ 石墨
|
PTFE/ 石墨
|
|
11
|
螺栓
|
25
|
不锈钢
|
不锈钢
|
不锈钢
|
|
12
|
填料压盖
|
WCB
|
304
|
316
|
316L
|
| 1 |
底座 |
WCB |
304 |
316 |
316L |
|
2
|
阀体
|
WCB
|
304
|
316
|
316L
|
|
3
|
阀芯
|
304
|
304
|
316
|
316L
|
|
4
|
阀座
|
304
|
304
|
316
|
316L
|
|
5
|
铜套
|
黄铜
|
|
6
|
导向套
|
304
|
304
|
316
|
316L
|
|
7
|
垫片
|
PTFE\ 石墨垫片
|
PTFE\ 石墨垫片
|
PTFE\ 石墨垫片
|
PTFE\ 石墨垫片
|
|
8
|
阀盖
|
WCB
|
304
|
316
|
316L
|
|
9
|
阀杆
|
304
|
304
|
316
|
316L
|
|
10
|
填料
|
PTFE/ 石墨
|
PTFE/ 石墨
|
PTFE/ 石墨
|
PTFE/ 石墨
|
|
11
|
填料压盖
|
WCB
|
304
|
316
|
316L
|
|
12
|
螺栓
|
25
|
0Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
