一、蒸气减压阀 结构特点和用处

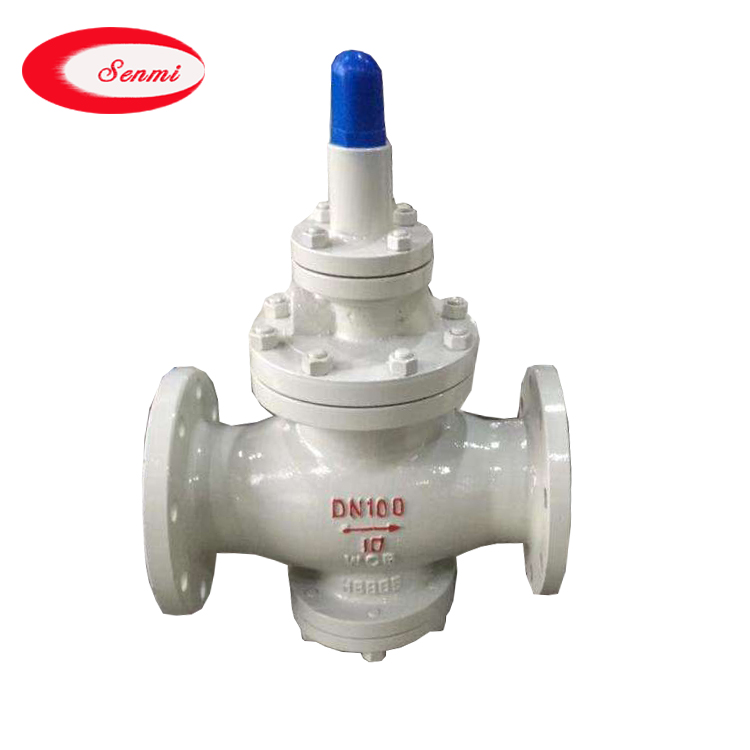

Y43H蒸气减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。
导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。蒸汽减压阀在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。
Y43H蒸气减压阀主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
二、蒸气减压阀 主要技术参数和性能指标
|
公称压力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
壳体试验压力(Mpa)*
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
|
密封试验压力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
最高进口压力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
出口压力范围(Mpa)
|
0.04-1.0
|
0.05-1.6
|
0.08-2.5
|
0.2-3.5
|
0.5-3.5
|
0.5-4.5
|
|
压力特性偏差(Mpa)△P2P
|
GB12246-1989
|
|
流量特性偏差(Mpa)P2G
|
GB12246-1989
|
|
最小压差(Mpa)
|
0.07
|
0.1
|
0.15
|
0.4
|
0.5
|
0.8
|
|
|
GB12245-1989
|
*：壳体试验不包括膜片、顶盖
三、蒸气减压阀 主要零件材料
|
零件名称
|
零件材料
|
|
阀体 阀盖 底盖
|
WCB
|
|
阀座 阀瓣
|
2Cr13
|
|
缸套 活塞
|
铝铁青铜
|
|
膜片
|
1Cr18Ni9
|
|
活塞环
|
合金铸铁/对位聚苯
|
|
导阀座 导阀杆
|
2Cr13
|
|
主阀弹簧
|
50CrVA
|
|
导阀主弹簧
|
50CrVA
|
|
调节弹簧
|
60Si2Mn
|
四、蒸气减压阀 流量系数(Cv)
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
五、蒸气减压阀 外形尺寸(PN1.6-4.0)单位：mm
|
公称通径DN
|
外 形 尺 寸
|
|
L
|
H
|
Hl
|
|
1.6/2.5MPa
|
4.0MPa
|
|
15
|
160
|
180
|
265
|
85
|
|
20
|
160
|
180
|
265
|
85
|
|
25
|
180
|
200
|
280
|
95
|
|
32
|
200
|
220
|
280
|
95
|
|
40
|
220
|
240
|
290
|
105
|
|
50
|
250
|
270
|
300
|
130
|
|
65
|
280
|
300
|
315
|
145
|
|
80
|
310
|
330
|
330
|
170
|
|
100
|
350
|
380
|
405
|
200
|
|
125
|
400
|
450
|
450
|
225
|
|
150
|
450
|
500
|
485
|
265
|
|
200
|
500
|
550
|
570
|
290
|
|
250
|
650
|
640
|
325
|
|
300
|
800
|
740
|
360
|
|
350
|
850
|
810
|
395
|
|
400
|
900
|
950
|
430
|
|
500
|
950
|
1080
|
500
|
六、蒸气减压阀 外形尺寸(PN6.4-16.0)单位：mm
|
公称通径DN
|
外 形 尺 寸
|
|
L
|
H
|
Hl
|
|
6.4MPa
|
10.0/16.0MPa
|
|
15
|
180
|
180
|
280
|
100
|
|
20
|
180
|
200
|
280
|
100
|
|
25
|
200
|
220
|
300
|
115
|
|
32
|
220
|
230
|
300
|
115
|
|
40
|
240
|
240
|
315
|
130
|
|
50
|
270
|
300
|
340
|
135
|
|
65
|
300
|
340
|
355
|
150
|
|
80
|
330
|
360
|
370
|
175
|
|
100
|
380
|
450
|
205
|
|
125
|
450
|
510
|
235
|
|
150
|
500
|
555
|
275
|
|
200
|
550
|
640
|
300
|
|
250
|
650
|
720
|
335
|
|
300
|
800
|
830
|
375
|
|
350
|
850
|
880
|
410
|
|
400
|
900
|
1020
|
445
|
|
500
|
950
|
|
1080
|
515
|
