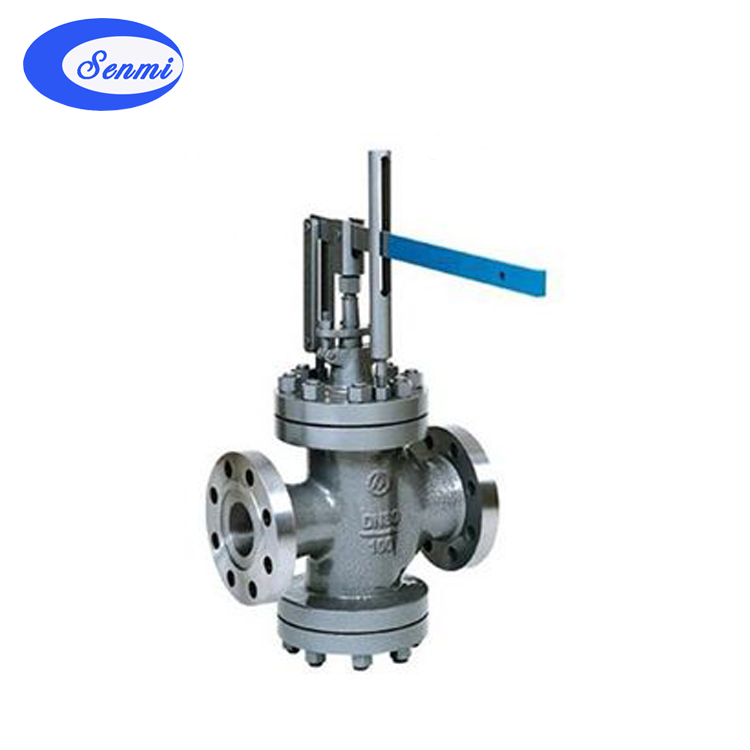

Y45Y杠杆式蒸汽减压阀|杠杆式蒸汽减压阀
放大图片
产品名称: Y45Y杠杆式蒸汽减压阀|杠杆式蒸汽减压阀
产品型号: Y45
产品特点: SENMI专业制造减压阀,杠杆式减压阀,蒸汽减压阀,杠杆式蒸汽减压阀,气动减压阀,水用减压阀等减压阀生产厂家,欢迎新老客户来电咨询洽谈!全国服务热线:4001-12-180
Y45Y杠杆式蒸汽减压阀|杠杆式蒸汽减压阀详细资料:

Y45Y杠杆式蒸汽减压阀|杠杆式蒸汽减压阀

一、杠杆式蒸汽减压阀 结构特点和用处
Y45Y杠杆式减压阀由阀体、阀盖、阀杆、阀瓣、阀座及杠杆等零件组成。采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣,升降调节。其调节机构采用杠杆式,可配用角行程电动执行机构,实现遥控和自动控制。本系列减压比用到0.6较为合适。
杠杆式减压阀主要用于蒸汽管路,调节压力。关广泛应用在热电联产、轻纺、印染、石化、制糖等行业中。

Y45Y杠杆式蒸汽减压阀
Y45Y杠杆式蒸汽减压阀

二、杠杆式蒸汽减压阀 主要零件材料

零件名称
零件材料
阀体、阀盖、底盖
WCB
阀座
304
阀瓣
2Cr13
阀杆
2Cr13
垫片
柔性石墨/1Cr18Ni9
导向套
2Cr13
填料
柔性石墨
螺栓
35CrMoA
螺母
45

三、杠杆式蒸汽减压阀 主要技术参数及性能指标

公称压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力(Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封试验压力(Mpa)
1.6
2.5
4.4
7.04
11
17.6
最高进口压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围(Mpa)
最佳减压比0.6
温度-压力等级
ANSI B16.34
渗漏量
0.5%QMax

四、杠杆式蒸汽减压阀 流量系数

DN
50
65
80
100
125
150
200
250
300
350
400
500
Cv
20
25
50
60
70
110
150
230
420
540
710
1020

五、Y45Y杠杆式减压阀 主要外形尺寸(PN1.6-4.0)

公称通径DN
外 形 尺 寸
L
L1
H
Hl
50
300
150
520
190
65
340
170
540
205
80
380
190
550
215
100
400
215
580
240
125
430
225
620
275
150
450
230
650
320
200
500
260
790
340
250
550
285
850
370
300
750
395
940
460
350
850
445
990
530
400
950
550
1120
660
500
1130
680
1660
800

六、Y45Y杠杆式减压阀 主要外形尺寸(PN6.4-10.0)

公称通径DN
外 形 尺 寸
L
L1
H
Hl
50
300
150
520
200
65
340
170
540
215
80
380
190
550
225
100
400
215
580
250
125
430
225
620
285
150
450
230
650
330
200
500
260
790
355
250
550
285
850
390
300
750
395
940
480
350
850
445
990
550
400
950
550
1120
700
500
1130
680
1660
820
