内螺纹高灵敏度蒸汽减压阀|高灵敏减压阀|螺纹蒸汽减压阀
放大图片

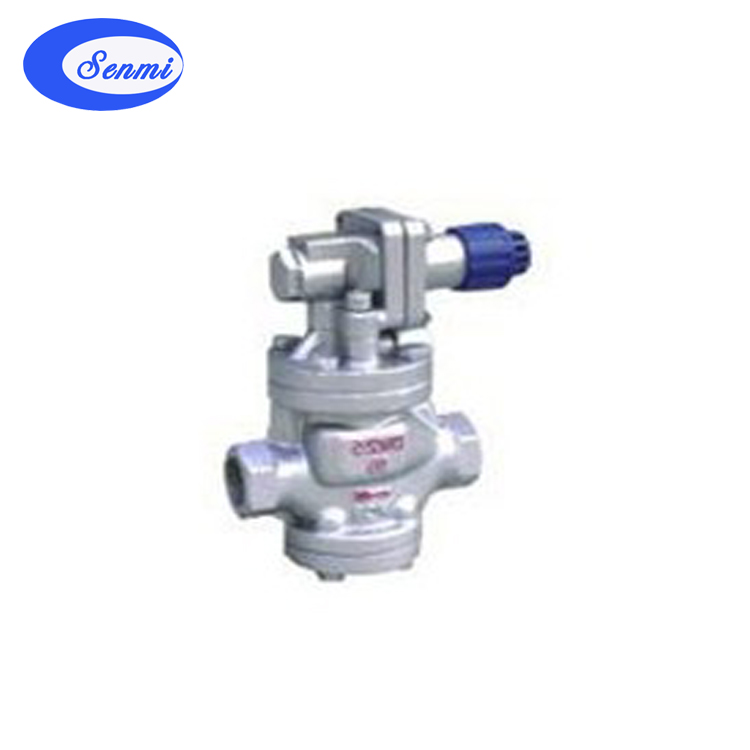

产品名称: 内螺纹高灵敏度蒸汽减压阀|高灵敏减压阀|螺纹蒸汽减压阀
产品型号: YG13
产品特点: SENMI专业制造蒸汽减压阀,高灵敏减压阀,水用减压阀,气体减压阀等高品质减压阀生产厂家,欢迎新老客户来电咨询洽谈!全国服务热线:4001-123-180
内螺纹高灵敏度蒸汽减压阀|高灵敏减压阀|螺纹蒸汽减压阀详细资料:

YG13H内螺纹高灵敏度蒸汽减压阀

一、内螺纹高灵敏度蒸汽减压阀 结构特点和用处

SENMI本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。 导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
    SENMI本系列减压阀在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。
    1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
    2、改善了流线分布,降低了噪声。
    3、改进了密封面结构,延长了密封面寿命。
   本系列减压阀主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。
二、内螺纹高灵敏度蒸汽减压阀 主要技术参数和性能指标

公称压力(Mpa)
1.0
1.6
壳体试验压力(Mpa)
1.5
2.4
密封试验压力(Mpa)
1.0
1.6
最高进口压力(Mpa)
1.0
1.6
出口压力范围(Mpa)
0.04-0.6
0.04-1.0
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)P2G
GB12246-1989
最小压差(Mpa)
0.05
0.07
渗漏量
GB12245-1989

三、内螺纹高灵敏度蒸汽减压阀 主要零件材料

零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座 阀瓣
2Cr13
缸套 活塞
铝铁青铜
膜片
PH15-7Mo
活塞环
对位聚苯
导阀座 导阀瓣
2Cr13
主阀弹簧
50CrVA
导调主弹簧
50CrVA
调节弹簧
60Si2Mn

四、内螺纹高灵敏度蒸汽减压阀 流量系数

DN
15
20
25
32
40
50
Cv
1
2.5
4
6.5
9
16

五、内螺纹高灵敏度蒸汽减压阀 外形连接尺寸

公称通径
G
L
H
H1
15
1/2"
140
160
65
20
3-4"
140
160
65
25
1"
160
168
68
32
1-1/4"
180
185
75
40
1-1/2"
200
185
78
50
2"
230
193
88
