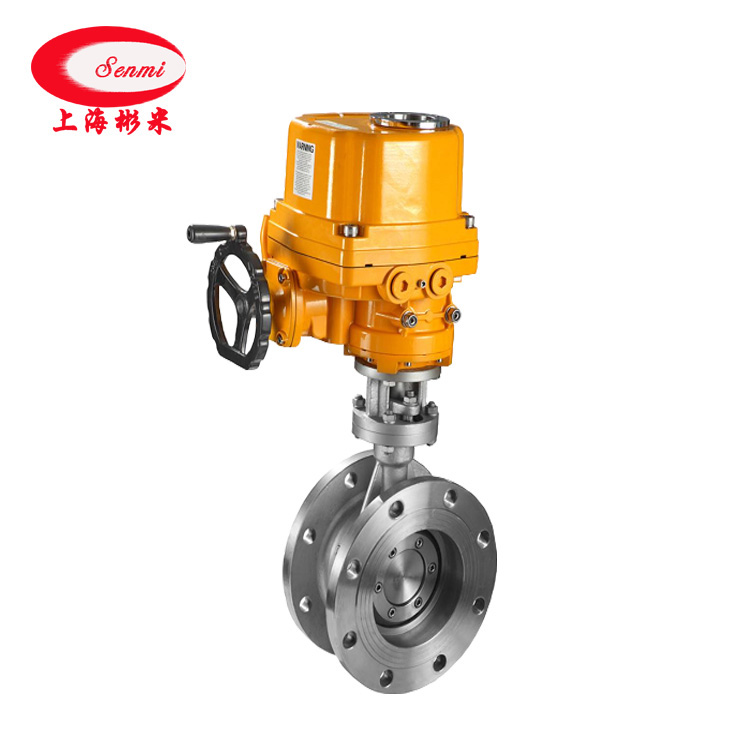

电动三偏心蝶阀|不锈钢电动蝶阀|电动硬密封蝶阀
放大图片
产品名称： 电动三偏心蝶阀|不锈钢电动蝶阀|电动硬密封蝶阀
产品型号： D973W
产品特点： SENMI阀门专业电动三偏心蝶阀,电动偏心蝶阀,不锈钢电动蝶阀,电动硬密封蝶阀,电动对夹蝶阀,电动调节蝶阀等,欢迎来电洽谈!销售热线:4001-123-180
电动三偏心蝶阀|不锈钢电动蝶阀|电动硬密封蝶阀详细资料：

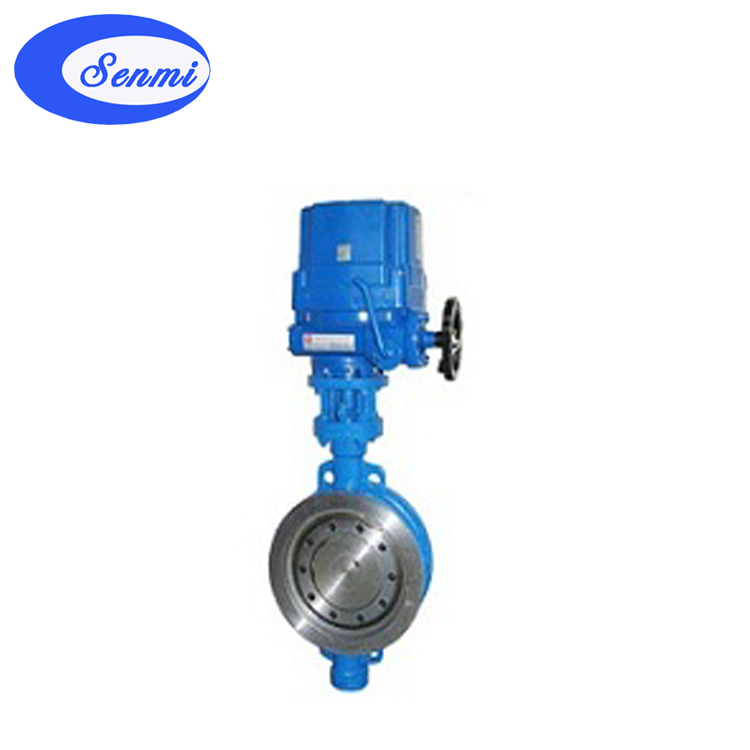

电动对夹式蝶阀|D973电动三偏心蝶阀

电动硬密封对夹蝶阀
电动硬密封对夹蝶阀 结构图

 一、电动硬密封对夹蝶阀概述

电动三偏心蝶阀采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
二、电动硬密封偏心蝶阀特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
三、电动硬密封对夹蝶阀执行机构
CH系列特点：
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。
四、电动硬密封对夹蝶阀主要性能规范

公称通径DN(mm)
50-1200
公称压力PN(MPa)
1.0
1.6
公称压力PS(MPa)
强度试验
1.5
2.4
密封试验
1.1
1.76
材料\材料代号
C
P
R
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
蝶板
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
密封圈
四氟 不锈钢
填料
四氟 柔性石墨
电动偏心蝶阀适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-40℃～200℃(超该温度范围；订货时请注明)

 五、电动硬密封对夹蝶阀主要外形尺寸与连接尺寸( mm )

公称通径DN(mm)
尺寸(mm)
L
D
D1
H
H0
Z-Φd
50
43
165
125
82
260
4-18
65
46
185
145
95
280
8-18
80
49
200
160
108
355
8-18
100
56
220
190
125
390
8-23
125
64
250
220
138
490
8-25
150
70
285
250
198
630
8-25
200
71
340
310
236
690
12-25
250
76
405
370
276
830
12-30
300
83
460
430
308
930
16-30
350
92
520
490
340
1010
16-34
400
102
580
550
374
1070
16-34
450
114
640
600
384
1140
20-34
500
127
715
660
448
1200
20-41
600
154
840
770
490
1340
20-41
700
165
910
875
542
1600
24-48
800
190
1025
990
607
1780
24-48
900
203
1125
1090
665
1920
28-54
1000
216
1255
1210
731
1960
28-58
1200
254
1485
1420
842
2360
32-58
