一、电动调节蝶阀产品概述
彬米公司生产的电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有法兰式和对夹式。蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时电动调节蝶阀具有良好的流体控制特性。是工业自动化控制领域中的重要执行单元。电动调节蝶阀是以AC220V电源作为动力,接收工业自动化控制系统预设的参数值4~20mA信号来完成调节动作。主要适用于各种工业自动化生产的管道流量、压力、温度的控制。广泛应用于石油,化工,造纸,冶金,污水处理等生产部门的气体,蒸汽,液体输送管道中介质的调节。
|
|

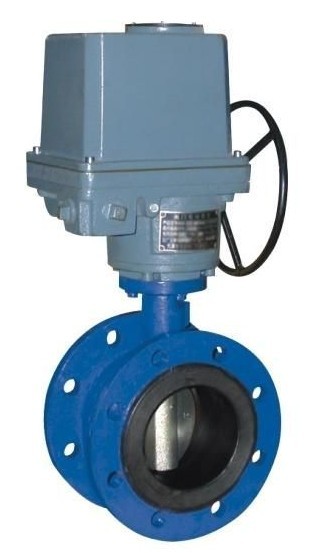

电动调节蝶阀 (对夹式)
|

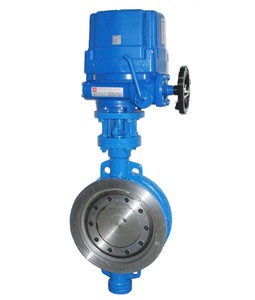

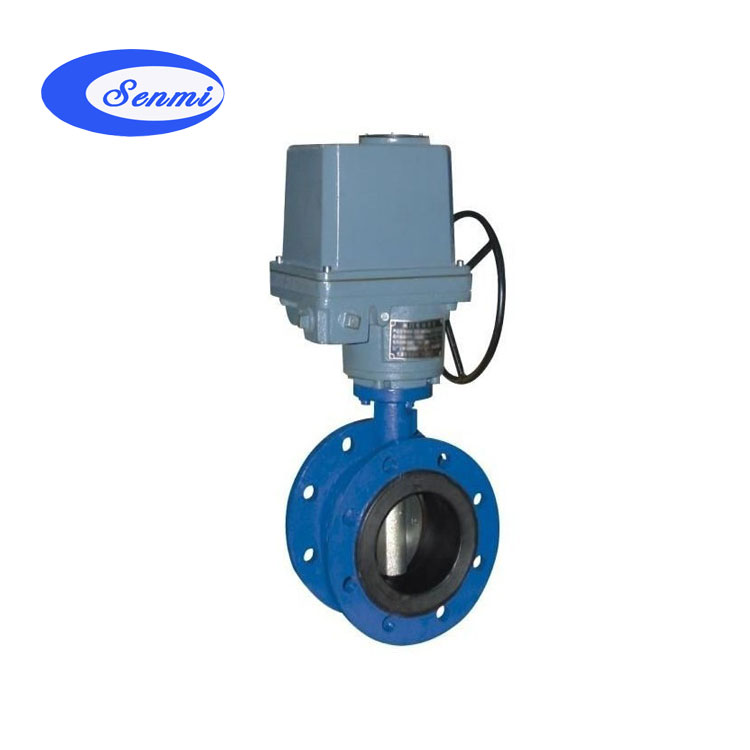

电动调节蝶阀 (法兰式)
|
二、电动调节蝶阀主要设计标准
设计标准
|
GB/T2238-1989
|
法兰连接尺寸
|
GB/T9113.1-2000;GB/T9115.1-2000;JB78
|
结构长度
|
GB/T12221-1989
|
压力试验
|
GB/T13927-2000;JB/T9092-1999
|
三、电动调节蝶阀主要技术参数及性能
公称通径DN(mm)
|
50~1200
|
公称压力
|
PN0.6、1.6、2.5MPa
|
连接形式
|
法兰式、对夹式
|
阀板形式
|
垂直板式
|
流量特性
|
近似快开型
|
动作范围
|
0~90°
|
泄露量
|
按GB/T4213-92,为Kv值的10-4,软密封:零泄漏
|
基本误差
|
±2.5%
|
回差
|
±2.5%
|
死区
|
1% (可调)
|
可调范围
|
50:1
|
配置执行机构
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
|
控制方式
|
开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)
|
四、电动调节蝶阀执行器技术参数
电源电压
|
AC220/380V,50/60Hz
|
输出力矩
|
50N·M~2000N·M
|
动作范围
|
0~90° 0~360°
|
动作时间
|
15秒/30秒/60秒
|
保护装置
|
过热保护
|
环境温度
|
-30°~60°
|
手动操作
|
同附带手柄操作
|
限位
|
电气、机械二重限位
|
防护等级
|
相当于IP-65
|
防爆等级
|
ExdII BT4;特殊要求可定制ExdII BT6
|
位置测量
|
可选装开关或电位计
|
驱动电机
|
8W/E
|
进线接口
|
PE1/2〞进线线锁
|
五、电动调节蝶阀主要零件材料
零件名称
|
材料名称
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
蝶板
|
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
|
密封圈
|
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
填料
|
聚四氟乙烯、柔性石墨
|
六、电动调节蝶阀主要性能规范
公称通径DN(mm)
|
DN50~1200
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
低压气密试验
|
0.5~0.7
|
适用介质
|
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
|

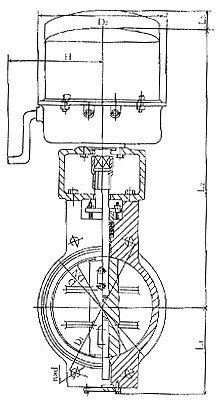

七、电动调节蝶阀外形图
|
|

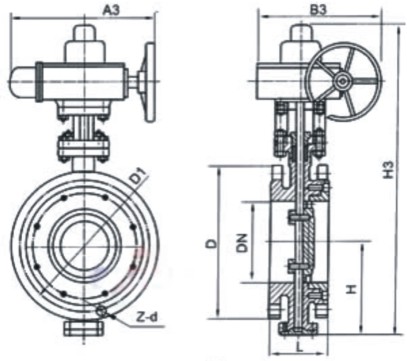

电动调节蝶阀 (法兰式)
|
电动调节蝶阀 (对夹式)
|
八、电动调节蝶阀安装连接尺寸
公称通经(DN)
|
主要尺寸
|
法兰尺寸
|
L
|
L1/L2
|
H
|
H1
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
硬密封
|
软密封
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
50
|
108
|
43
|
112
|
63
|
530
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
65
|
112
|
46
|
115
|
70
|
530
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
80
|
114
|
46
|
120
|
83
|
565
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
100
|
127
|
52
|
138
|
105
|
600
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
125
|
140
|
56
|
164
|
115
|
640
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
150
|
140
|
56
|
175
|
137
|
705
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
200
|
152
|
60
|
200
|
164
|
775
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
250
|
165
|
68
|
243
|
206
|
945
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
300
|
178
|
78
|
250
|
230
|
1070
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
350
|
190
|
78
|
280
|
248
|
1140
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
400
|
216
|
102
|
305
|
289
|
1210
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
450
|
222
|
114
|
350
|
320
|
1335
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
500
|
229
|
127
|
380
|
343
|
1415
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
600
|
267
|
154
|
445
|
413
|
1605
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
700
|
292
|
165
|
480
|
478
|
1844
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
800
|
318
|
190
|
530
|
525
|
2040
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
900
|
330
|
203
|
580
|
585
|
2255
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
1000
|
410
|
216
|
650
|
640
|
2380
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
1200
|
470
|
254
|
760
|
755
|
2640
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
九、电动调节蝶阀产品选型
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务! |
|
|
|
|
