一、气动调节蝶阀 概述
气动调节蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。
 |
 |
|

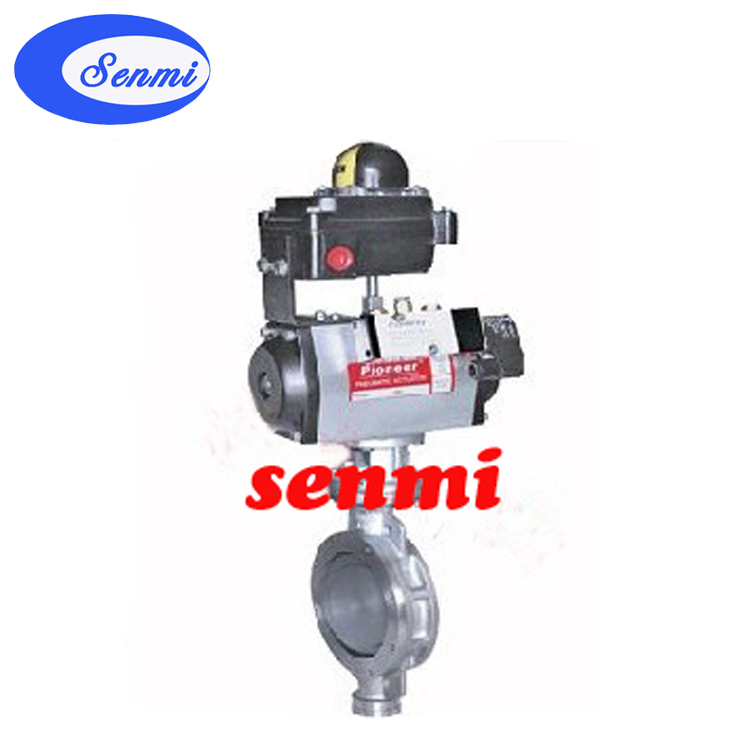

气动调节蝶阀
|

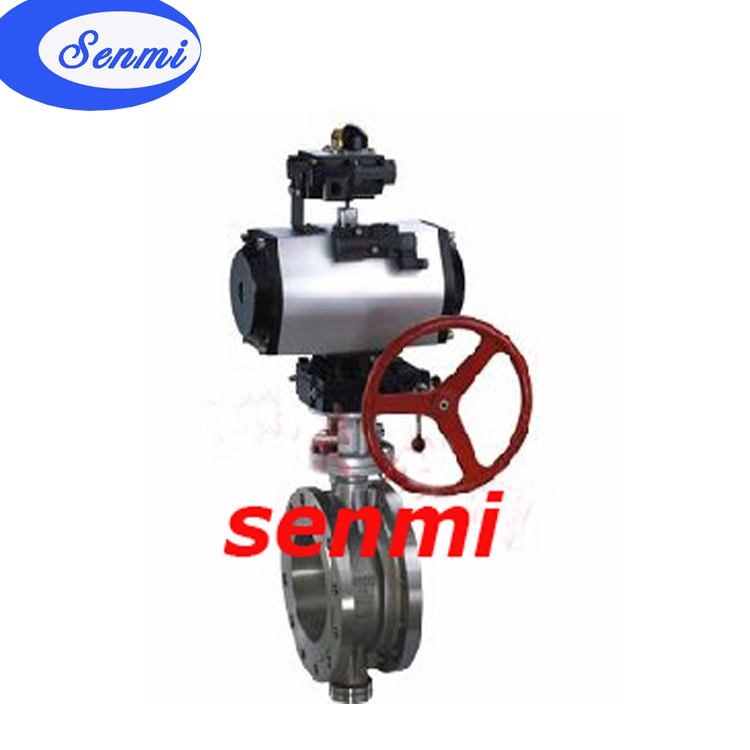

气动开关蝶阀
|
二、气动调节蝶阀 特点
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。
三、气动调节蝶阀 采用标准
设计标准 :GB/T12238-1989
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
采用新型系列GT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
五、气动调节蝶阀 附件选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
|
公称通径
|
DN(mm)
|
50～1200
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
水、蒸气、油品、酸类腐蚀性等。
|
|
适用温度
|
碳钢 :-29℃～600℃ 不锈钢-40℃～600℃
|
七、气动调节蝶阀 主要零件材质
|
零件名称
|
材料
|
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
柔性石墨
|
八、气动调节蝶阀 外形尺寸
|
公称 通径
|
长度 标准值
|
外形尺寸 (参考值)
|
连接尺寸 (标准值)
|
重量 (kg)
|
|
L
|
H
|
H2
|
A2
|
B2
|
PN0.6MPa
|
PN1.0MPa
|
|
毫米
|
英寸
|
短
|
长
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
|
50
|
2
|
108
|
150
|
112
|
625
|
245
|
72
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
17
|
|
65
|
2.5
|
112
|
170
|
115
|
625
|
245
|
72
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
20
|
|
80
|
3
|
114
|
180
|
120
|
645
|
245
|
72
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
23
|
|
100
|
4
|
127
|
190
|
138
|
675
|
355
|
92
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
25
|
|
125
|
5
|
140
|
200
|
164
|
715
|
355
|
92
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
40
|
|
150
|
6
|
140
|
210
|
175
|
800
|
355
|
92
|
265
|
225
|
8-18
|
285
|
240
|
8-22
|
47
|
|
200
|
8
|
152
|
230
|
208
|
850
|
250
|
170
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
60
|
|
250
|
10
|
165
|
250
|
243
|
925
|
250
|
170
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
95
|
|
300
|
12
|
178
|
270
|
283
|
1035
|
450
|
220
|
400
|
395
|
12-22
|
445
|
400
|
12-22
|
124
|
|
350
|
14
|
190
|
290
|
310
|
1070
|
450
|
220
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
181
|
|
400
|
16
|
216
|
310
|
340
|
1190
|
450
|
220
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
260
|
|
450
|
18
|
222
|
330
|
380
|
1250
|
650
|
280
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
338
|
|
500
|
20
|
229
|
350
|
410
|
1290
|
650
|
280
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
360
|
|
600
|
24
|
267
|
390
|
470
|
1455
|
850
|
380
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
540
|
|
700
|
28
|
292
|
430
|
550
|
1585
|
850
|
380
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
580
|
|
800
|
32
|
318
|
470
|
640
|
1700
|
1250
|
380
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
845
|
|
900
|
36
|
330
|
510
|
710
|
1865
|
1250
|
380
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1050
|
|
1000
|
40
|
410
|
550
|
770
|
2015
|
1500
|
580
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1500
|
|
1200
|
48
|
470
|
630
|
890
|
2226
|
1500
|
580
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
2000
|
|
公称通径
|
长度 标准值
|
外形尺寸 (参考值)
|
连接尺寸 (标准值)
|
重量 (kg)
|
|
L
|
H
|
H2
|
A2
|
B2
|
PN1.6MPa
|
PN2.5MPa
|
|
毫米
|
英寸
|
短
|
长
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
|
50
|
2
|
108
|
150
|
112
|
605
|
245
|
72
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
19
|
|
65
|
21/2
|
112
|
170
|
115
|
625
|
245
|
72
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
22
|
|
80
|
3
|
114
|
180
|
120
|
645
|
355
|
92
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
25
|
|
100
|
4
|
127
|
190
|
138
|
675
|
355
|
92
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
28
|
|
125
|
5
|
140
|
200
|
164
|
715
|
355
|
92
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
43
|
|
150
|
6
|
140
|
210
|
175
|
800
|
250
|
138
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
50
|
|
200
|
8
|
152
|
230
|
208
|
850
|
250
|
170
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
64
|
|
250
|
10
|
165
|
250
|
243
|
925
|
250
|
170
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
99
|
|
300
|
12
|
178
|
270
|
283
|
1035
|
450
|
220
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
130
|
|
350
|
14
|
190
|
290
|
310
|
1070
|
450
|
220
|
520
|
470
|
16-26
|
555
|
490
|
16-33
|
188
|
|
400
|
16
|
216
|
310
|
340
|
1190
|
650
|
220
|
580
|
525
|
16-30
|
620
|
550
|
16-36
|
270
|
|
450
|
18
|
222
|
330
|
380
|
1250
|
650
|
280
|
640
|
585
|
20-30
|
670
|
600
|
20-36
|
350
|
|
500
|
20
|
229
|
350
|
410
|
1290
|
850
|
280
|
715
|
650
|
20-33
|
730
|
660
|
20-36
|
375
|
|
600
|
24
|
267
|
390
|
470
|
1455
|
850
|
380
|
840
|
770
|
20-36
|
845
|
770
|
20-39
|
560
|
|
700
|
28
|
292
|
430
|
550
|
1585
|
1250
|
380
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
610
|
|
800
|
32
|
318
|
470
|
640
|
1700
|
1250
|
280
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
880
|
|
900
|
36
|
330
|
510
|
710
|
1865
|
1250
|
280
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
1100
|
|
1000
|
40
|
410
|
550
|
770
|
2015
|
1250
|
380
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
1600
|
|
1200
|
48
|
470
|
630
|
890
|
2226
|
1500
|
380
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
2150
|
用户注意：表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀)，若需特殊材料定货时提出。 注：Dt-代表弹性密封结构
|
