D341X软密封蝶阀
|

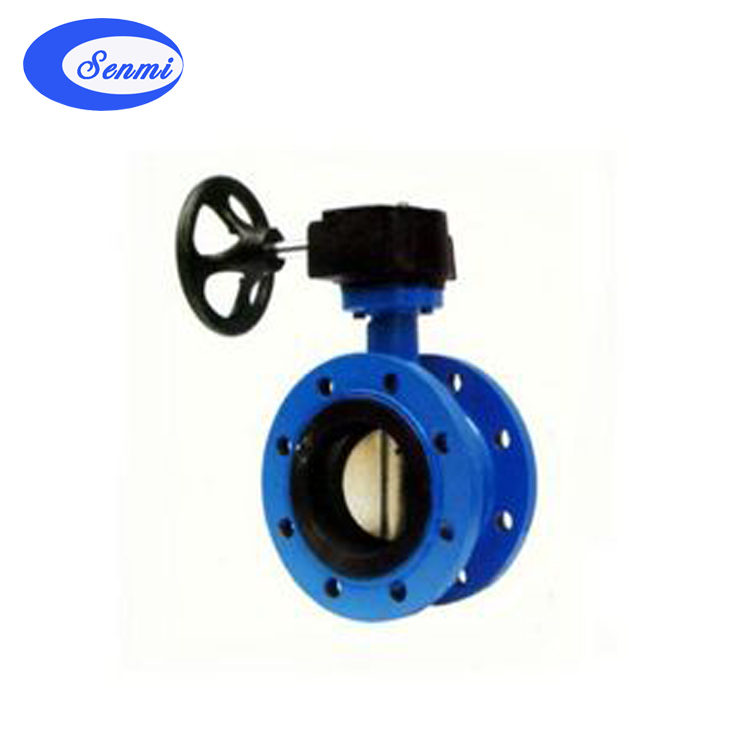

D341X软密封蝶阀 结构图
|
D341X软密封蝶阀|法兰软密封蝶阀
一、D341X软密封蝶阀 用途及特点
软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
二、D341X软密封蝶阀 采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
三、D341X软密封蝶阀 主要技术参数
|
公称通径
|
DN(mm)
|
50～2000
|
50～500
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
适用温度
|
碳钢:-29℃～425℃ 不锈钢-40℃～600℃
|
|
适用介质
|
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
|
|
驱动形式
|
蜗杆蜗轮传动、气传动、电传动
|
四、D341X软密封蝶阀 主要零件材质
|
零件名称
|
材料
|
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
柔性石墨
|
五、D341X软密封蝶阀密封材料选用和适用温度
|
材料品种
|
氯丁橡胶
|
丁晴橡胶
|
乙丙橡胶
|
聚四氟乙烯
|
硅橡胶
|
氟橡胶
|
|
代号
|
X或or J
|
XA或or JA
|
XB或or JB
|
XC、JC或or F
|
XD或or JD
|
XE或or JE
|
|
耐最高温度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐最低温度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
适用工作温度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|
六、D41X软密封蝶阀 外型尺寸
|
D41
|
X
|
-
|
6
|
Z.Q.C.P.R系列连接尺寸
|
|
10
|
|
J
|
16
|
|
公称通径
|
结构长度
(标准值)
|
外形尺寸
(参考值)
|
连接尺寸(标准值)
|
参考重量
(kg)
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
108
|
82.5
|
238
|
270
|
65
|
140
|
110
|
88
|
4-14
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
8.5
|
|
65
|
21/2
|
112
|
92.5
|
258
|
270
|
65
|
160
|
130
|
108
|
4-14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
9.5
|
|
80
|
3
|
114
|
100
|
278
|
270
|
65
|
190
|
150
|
124
|
4-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
11
|
|
100
|
4
|
127
|
110
|
293
|
270
|
65
|
210
|
170
|
144
|
4-18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
15
|
|
125
|
5
|
140
|
125
|
309
|
310
|
65
|
240
|
200
|
174
|
8-18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
21
|
|
150
|
6
|
140
|
142.5
|
336
|
310
|
65
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
24
|
SENMID341X
软密封蝶阀，法兰软密封蝶阀，法兰蝶阀，电动蝶阀，软密封电动蝶阀，电动调节蝶阀等
蝶阀生产厂家，欢迎新老客户来电咨询洽谈！服务热线：4001-123-180
