对焊蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下：
1、结构紧凑、体积小、重量轻、操作灵活、使用方便；
2、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏；
3、此
偏心蝶阀无法兰，对管道和保温包扎带来很大方便和美观；
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
传动型式:蜗轮传动、气动传动、电动传动。
 |
 |
|

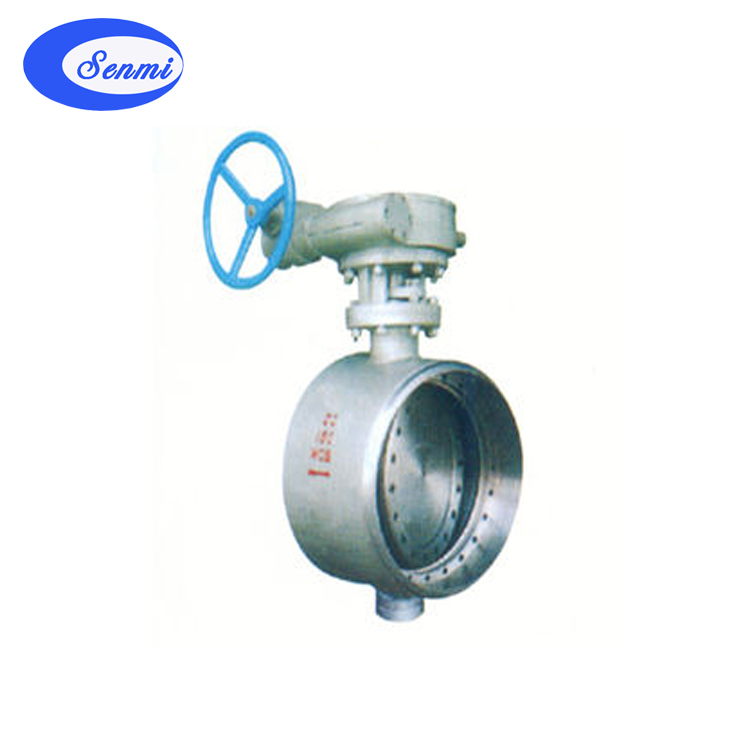

对焊蝶阀
|
对焊蝶阀 结构图
|
二、对焊蝶阀 采用标准
焊接尺寸：GB1224;ANSI B16.25; DIN2559
结构长度：GB/T12221-1989;API609
压力试验：GB/T13927-1992;API598
三、对焊蝶阀 主要技术参数
|
公称通径
|
DN(mm)
|
50～700
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
试验压力Ps(MPa)
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
水、蒸气、油品、酸类腐蚀性等。
|
|
适用温度
|
碳钢 :-29℃～425℃ 不锈钢:-40℃～600℃
|
