卫生级蝶阀|快装式蝶阀

卫生级蝶阀采用卡箍式、圆螺纹式连接，具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用安全可靠等优点。替代法兰，管螺纹、梯形螺纹等我国传统的连接方式所产生的缺点。可配合各种执行机构组合成卫生级电动快装蝶阀,气动卫生蝶阀。全部钢件采用耐酸不锈钢材料，密封件采用食品硅橡胶或聚四氟乙烯材料，符合食品卫生规范。卫生级快装蝶阀广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。
规格：DN20-150，1″-6″
标准：DIN、SMS、ISO
材质：SUS304、SUS316L

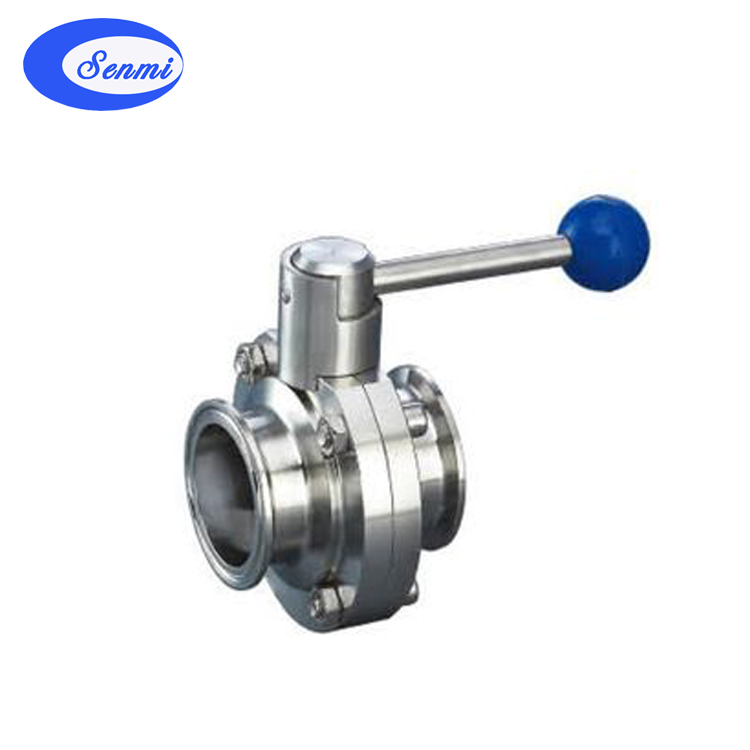

快装式蝶阀

快装式蝶阀	快装式蝶阀 结构图

规格(ISO)	A	B	D	L	H	Kg
20	66	78	50.5	130	82	1.35
25	66	78	50.5	130	82	1.35
32	66	78	50.5	130	82	1.2
38	70	86	50.5	130	86	1.3
51	76	102	64	140	96	1.85
63	98	115	77.5	150	103	2.25
76	98	128	91	150	110	2.6
89	102	139	106	170	116	3.0
102	106	154	119	170	122	3.6
108	106	159	119	170	126	3.6
133	140	185	145	190	138	6.5
159	260	215	172	190	153	11

螺纹式蝶阀

螺纹式蝶阀	螺纹式蝶阀 结构图



规格(SMS)	A	B	D	L	H	Kg
25	66	78	40×1/6	130	82	1.3
32	66	78	48×1/6	130	82	1.3
38	70	86	60×1/6	130	86	1.7
51	76	102	70×1/6	140	96	2.2
63	80	115	85×1/6	150	103	2.9
76	84	128	98×1/6	150	110	3.4
89	90	139	110×1/6	170	116	3.9
102	104	159	132×1/6	170	126	5.5

焊接式蝶阀

规格(ISO)	A	B	D	L	H	Kg
20	50	78	19.05	130	82	1.2
25	50	78	25.4	130	82	1.2
32	50	78	31.8	130	82	1.05
38	50	86	38.1	130	86	1.2
51	52	102	50.8	140	96	1.7
63	56	115	63.5	150	103	2.1
76	56	128	76.1	150	110	2.4
89	60	139	88.9	170	116	2.7
102	64	154	101.6	170	122	3.05
108	64	159	108	170	126	3.15
133	80	138	133	190	138	5.2
159	90	215	159	190	153	9.2
