一、硬密封法兰蝶阀 概述
SENMI硬密封法兰蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。硬密封法兰蝶阀解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此硬密封法兰蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。

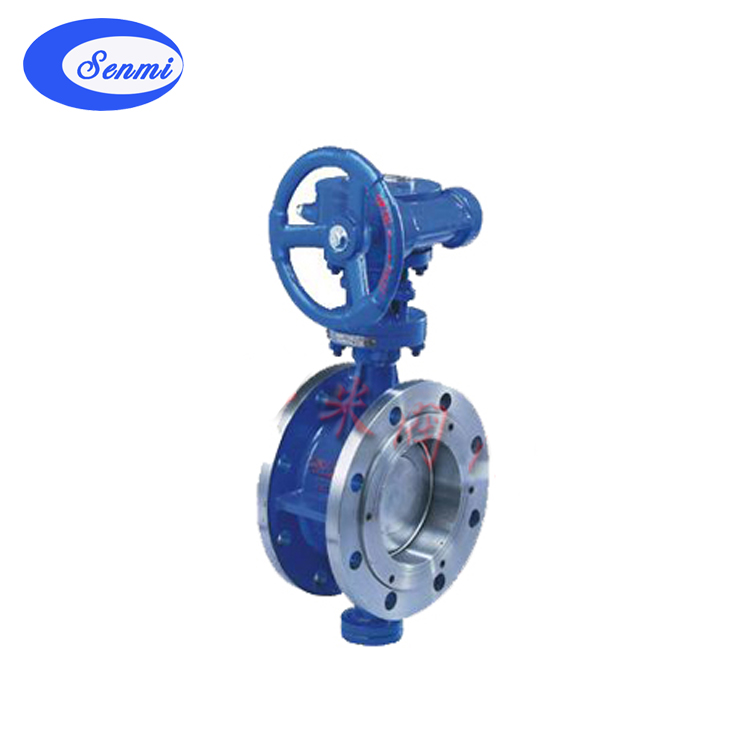

硬密封法兰蝶阀	硬密封法兰蝶阀 结构图

二、硬密封法兰蝶阀 特点

1、硬密封法兰蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

三、硬密封法兰蝶阀 采用标准

设计标准 :GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

四、硬密封法兰蝶阀 主要技术参数

公称通径	DN(mm)	50～2000				50～500
公称压力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用温度	碳钢:-29℃～425℃ 不锈钢-40℃～600℃
适用介质	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式	蜗杆蜗轮传动、气传动、电传动

五、硬密封法兰蝶阀 主要零件材质

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

六、硬密封法兰蝶阀 偏心特点及原理

1、偏离管道中心 2、偏离密封面中心 3、倾斜的锥形 当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

七、硬密封法兰蝶阀 外型连接尺寸

PN0.6MPa～PN1.0MPa连接尺寸

公称通径		长度 标准值		外形尺寸 (参考值)				连接尺寸 (标准值)						重量 (kg)
		L		H	H1	A1	B1	PN0.6MPa			PN1.0MPa
毫米	英寸	短	长					D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	265	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	400	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	490	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	900	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000

PN1.6MPa～PN2.5MPa连接尺寸

公称通径		长度 标准值		外形尺寸 (参考值)				连接尺寸 (标准值)						重量 (kg)
		L		H	H1	A1	B1	PN1.6MPa			PN2.5MPa
毫米	英寸	短	长					D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	165	125	4-18	165	125	4-18	19
65	21/2	112	170	115	370	180	200	185	145	4-18	185	145	8-18	22
80	3	114	180	120	380	180	200	200	160	8-18	200	160	8-18	25
100	4	127	190	138	420	180	200	220	180	8-18	235	190	8-22	28
125	5	140	200	164	460	180	200	250	210	8-18	270	220	8-26	43
150	6	140	210	175	555	270	280	285	240	8-22	300	250	8-26	50
200	8	152	230	208	605	270	280	340	295	12-22	360	310	12-26	64
250	10	165	250	243	680	270	280	405	355	12-26	425	370	12-30	99
300	12	178	270	283	800	380	420	460	410	12-26	485	430	16-30	130
350	14	190	290	310	835	380	420	520	470	16-26	555	490	16-33	188
400	16	216	310	340	915	450	470	580	525	16-30	620	550	16-36	270
450	18	222	330	380	960	450	470	640	585	20-30	670	600	20-36	350
500	20	229	350	410	1020	480	490	715	650	20-33	730	660	20-36	375
600	24	267	390	470	1225	640	660	840	770	20-36	845	770	20-39	560
700	28	292	430	550	1355	640	660	910	840	24-36	960	875	24-42	610
800	32	318	470	640	1470	640	660	1025	950	24-39	1085	990	24-48	880
900	36	330	510	710	1545	650	860	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	770	1795	650	900	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	890	1965	650	900	1485	1390	32-48	1530	1420	32-56	2150

用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀)，若需特殊材料定货时提出。注：Dt-代表弹性密封结构

PN4.0MPa连接尺寸

公称通径		结构长度(标准值)		外形尺寸(参考值)				连接尺寸(标准值)
		L		H	H1	A1	B1	PN4.0MPa
毫米	英寸	短	长					D	D1	Z-d
50	2	108	150	112	350	180	200	165	125	4-18
65	21/2	112	170	115	370	180	200	185	145	8-18
80	3	114	180	120	380	180	200	200	160	8-18
100	4	127	190	138	420	180	200	235	190	8-22
125	5	140	200	164	460	180	200	270	220	8-26
150	6	140	210	175	555	270	280	300	250	8-26
200	8	152	230	208	605	270	280	375	320	12-30
250	10	165	250	243	680	270	280	450	385	12-33
300	12	178	270	283	800	380	420	515	450	16-33
350	14	190	290	310	830	380	420	580	510	16-36
400	16	216	310	340	915	450	470	660	585	16-39
450	18	222	330	380	960	480	490	685	610	20-39
500	20	229	350	410	1020	480	490	755	670	20-42
