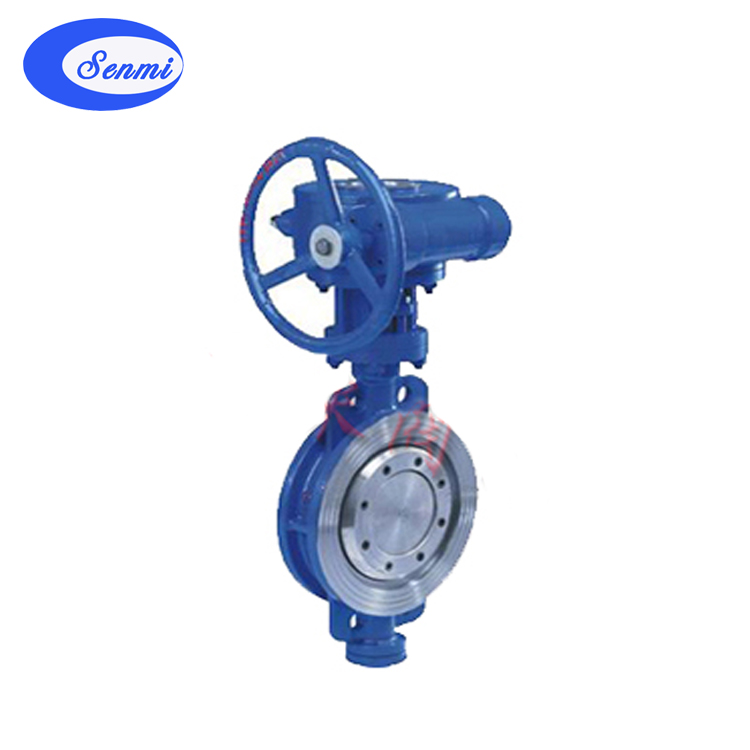

三偏心多层次硬密封蝶阀
|
三偏心多层次硬密封蝶阀 结构图
|
二、三偏心多层次硬密封蝶阀 产品特点
SENMI三偏心蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、三偏心多层次硬密封蝶阀 采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
四、三偏心多层次硬密封蝶阀 主要技术参数
|
公称通径
|
DN(mm)
|
50～2000
|
50～500
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
适用温度
|
碳钢:-29℃～425℃ 不锈钢-40℃～600℃
|
|
适用介质
|
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
|
|
驱动形式
|
蜗杆蜗轮传动、气传动、电传动
|
五、三偏心多层次硬密封蝶阀 主要零件材质
|
零件名称
|
材料
|
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
柔性石墨
|
六、三偏心多层次硬密封蝶阀 偏心特点及原理
1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
|
七、三偏心多层次硬密封蝶阀 外型尺寸
PN0.6MPa～PN1.0MPa连接尺寸
|
公称通径
|
结构长度
标准值
|
外形尺寸(参考值)
|
连接尺寸(标准值)
|
重量
(kg)
|
|
H
|
H1
|
A1
|
B1
|
PN0.6MPa
|
PN1.0MPa
|
|
毫米
|
英寸
|
L
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
2
|
43
|
112
|
350
|
180
|
200
|
110
|
4-14
|
125
|
4-18
|
11
|
|
65
|
2-1/2
|
46
|
115
|
370
|
180
|
200
|
130
|
4-14
|
145
|
4-18
|
12
|
|
80
|
3
|
49
|
120
|
380
|
180
|
200
|
150
|
4-18
|
160
|
8-18
|
14
|
|
100
|
4
|
56
|
138
|
420
|
180
|
200
|
170
|
4-18
|
180
|
8-18
|
16
|
|
125
|
5
|
64
|
164
|
460
|
180
|
200
|
200
|
8-18
|
210
|
8-18
|
26
|
|
150
|
6
|
70
|
175
|
555
|
270
|
280
|
225
|
8-18
|
240
|
8-22
|
28
|
|
200
|
8
|
71
|
208
|
605
|
270
|
280
|
280
|
8-18
|
295
|
8-22
|
44
|
|
250
|
10
|
76
|
243
|
680
|
270
|
280
|
335
|
12-18
|
350
|
12-22
|
68
|
|
300
|
12
|
83
|
283
|
800
|
380
|
420
|
395
|
12-22
|
400
|
12-22
|
85
|
|
350
|
14
|
92
|
310
|
835
|
380
|
420
|
445
|
12-22
|
460
|
16-22
|
121
|
|
400
|
16
|
102
|
340
|
915
|
450
|
470
|
495
|
16-22
|
515
|
16-22
|
140
|
|
450
|
18
|
114
|
380
|
960
|
480
|
490
|
550
|
16-22
|
565
|
20-26
|
190
|
|
500
|
20
|
127
|
410
|
1020
|
480
|
490
|
600
|
20-22
|
620
|
20-26
|
260
|
|
600
|
24
|
154
|
470
|
1225
|
480
|
490
|
705
|
20-26
|
725
|
20-30
|
380
|
|
700
|
28
|
165
|
550
|
1355
|
640
|
660
|
810
|
24-26
|
840
|
24-30
|
450
|
|
800
|
32
|
190
|
640
|
1470
|
640
|
660
|
920
|
24-30
|
950
|
24-33
|
650
|
|
900
|
36
|
203
|
710
|
1545
|
750
|
860
|
1020
|
24-30
|
1050
|
28-33
|
830
|
|
1000
|
40
|
216
|
770
|
1795
|
850
|
900
|
1120
|
28-30
|
1160
|
28-36
|
1050
|
|
1200
|
48
|
254
|
890
|
1965
|
850
|
900
|
1340
|
32-33
|
1380
|
32-39
|
1400
|
PN1.6MPa～PN2.5MPa连接尺寸
|
公称通径
|
结构长度
标准值
|
外形尺寸(参考值)
|
连接尺寸(标准值)
|
重量
(kg)
|
|
H
|
H1
|
A1
|
B1
|
PN1.6MPa
|
PN2.5MPa
|
|
毫米
|
英寸
|
L
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
2
|
43
|
112
|
350
|
180
|
200
|
125
|
4-14
|
125
|
4-18
|
11
|
|
65
|
2-1/2
|
46
|
115
|
370
|
180
|
200
|
145
|
4-14
|
145
|
8-18
|
12
|
|
80
|
3
|
49
|
120
|
380
|
180
|
200
|
160
|
8-18
|
160
|
8-18
|
15
|
|
100
|
4
|
56
|
138
|
420
|
180
|
200
|
180
|
8-18
|
190
|
8-22
|
17
|
|
125
|
5
|
64
|
164
|
460
|
180
|
200
|
210
|
8-18
|
220
|
8-26
|
27
|
|
150
|
6
|
70
|
175
|
555
|
270
|
280
|
240
|
8-22
|
250
|
8-26
|
29
|
|
200
|
8
|
71
|
208
|
605
|
270
|
280
|
295
|
12-22
|
310
|
12-26
|
45
|
|
250
|
10
|
76
|
243
|
680
|
270
|
280
|
355
|
12-26
|
370
|
12-30
|
69
|
|
300
|
12
|
83
|
283
|
825
|
380
|
420
|
410
|
12-26
|
430
|
16-30
|
86
|
|
350
|
14
|
92
|
310
|
900
|
380
|
420
|
470
|
16-26
|
490
|
16-33
|
122
|
|
400
|
16
|
102
|
340
|
980
|
450
|
470
|
525
|
16-30
|
550
|
16-36
|
141
|
|
450
|
18
|
114
|
380
|
1030
|
480
|
490
|
585
|
20-30
|
600
|
20-36
|
191
|
|
500
|
20
|
127
|
410
|
1105
|
480
|
490
|
650
|
20-33
|
660
|
20-36
|
260
|
|
600
|
24
|
154
|
470
|
1310
|
480
|
490
|
770
|
20-36
|
770
|
20-39
|
380
|
|
700
|
28
|
165
|
550
|
1435
|
640
|
660
|
840
|
24-36
|
875
|
24-42
|
450
|
|
800
|
32
|
190
|
640
|
1605
|
640
|
660
|
950
|
24-39
|
990
|
24-48
|
650
|
|
900
|
36
|
203
|
710
|
1745
|
750
|
860
|
1050
|
28-39
|
1090
|
28-48
|
830
|
|
1000
|
40
|
216
|
770
|
1885
|
850
|
900
|
1170
|
28-42
|
1210
|
28-56
|
1050
|
|
1200
|
48
|
254
|
890
|
2105
|
850
|
900
|
1390
|
32-48
|
1420
|
32-56
|
1400
|
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀)，若需特殊材料定货时提出。
PN4.0MPa连接尺寸
|
公称通径
|
结构长度
标准值
|
外形尺寸(参考值)
|
连接尺寸
标准值
|
|
H
|
H1
|
A1
|
B1
|
PN40MPa
|
|
毫米
|
英寸
|
L
|
D1
|
Z-d
|
|
50
|
2
|
43
|
112
|
350
|
180
|
200
|
125
|
4-14
|
|
65
|
2-1/2
|
46
|
115
|
370
|
270
|
280
|
145
|
8-18
|
|
80
|
3
|
49
|
120
|
380
|
270
|
280
|
160
|
8-18
|
|
100
|
4
|
56
|
138
|
420
|
270
|
280
|
190
|
8-22
|
|
125
|
5
|
64
|
164
|
460
|
380
|
420
|
220
|
8-26
|
|
150
|
6
|
70
|
175
|
555
|
380
|
420
|
250
|
8-26
|
|
200
|
8
|
71
|
208
|
605
|
450
|
470
|
320
|
12-30
|
|
250
|
10
|
76
|
243
|
680
|
450
|
470
|
385
|
12-33
|
|
300
|
12
|
83
|
283
|
825
|
450
|
470
|
450
|
16-33
|
|
350
|
14
|
92
|
310
|
900
|
480
|
490
|
510
|
16-36
|
|
400
|
16
|
102
|
340
|
980
|
480
|
490
|
585
|
16-39
|
|
450
|
18
|
114
|
380
|
1030
|
640
|
660
|
610
|
20-39
|
|
500
|
20
|
127
|
410
|
1105
|
640
|
660
|
670
|
20-42
|
