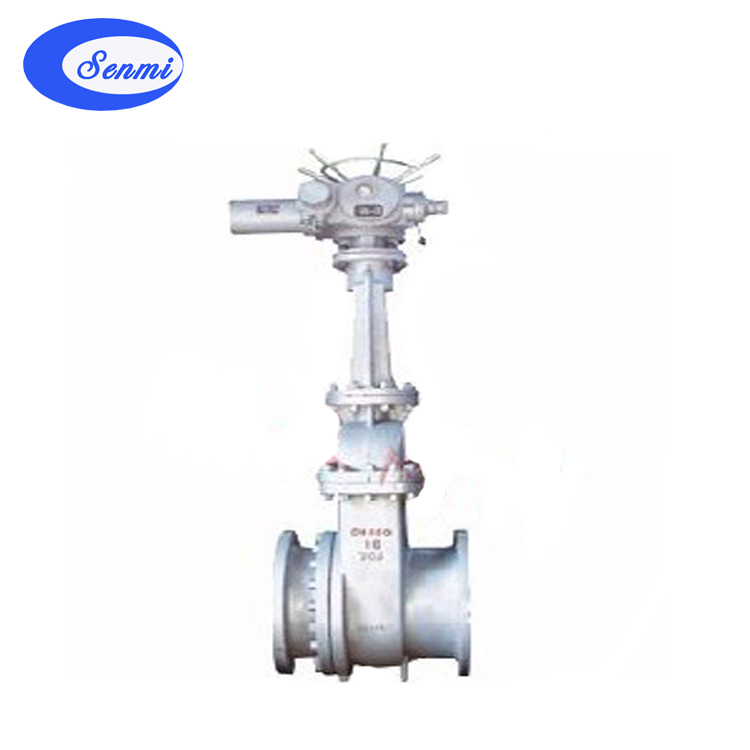

电动排渣闸阀
|

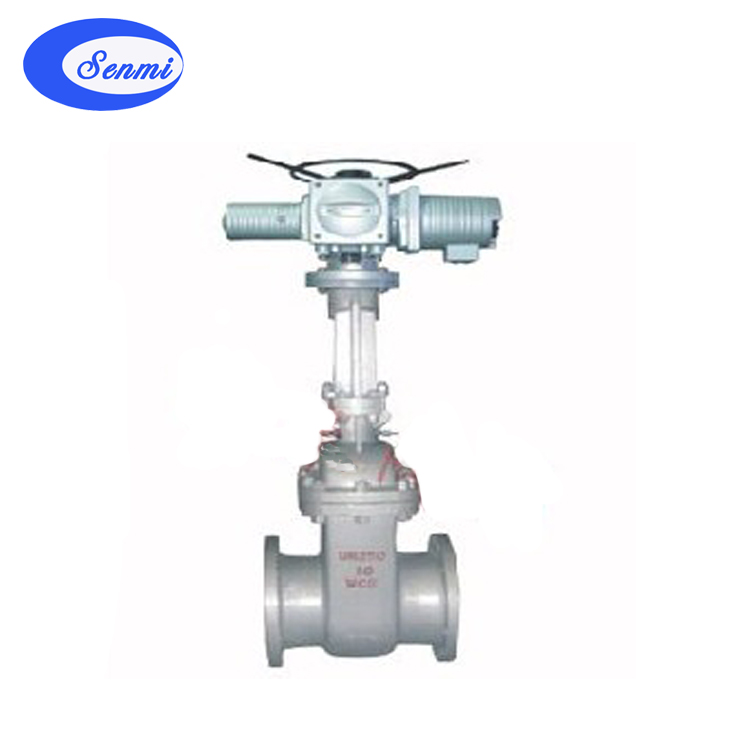

电动水封闸阀 (外形图)
|
二 、电动排渣闸阀 产品特点
1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
2、启闭件采用半密封副强制密封，性能优良。
3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。
6、中大口径设置滚动轴承，启闭轻松。
三 、电动排渣闸阀 阀门执行标准
|
设计与制造
|
结构长度
|
压力温度等级
|
连接法兰
|
试验与检验
|
|
GB12234 GB3595
|
GB12221
|
GB9131 JB/T74 HG20604
|
JG/T79 GB9113 HG20593-20635
|
GB13927 JB/T9092
|
四 、电动排渣闸阀 主要零件材料
|
阀体
|
阀 盖
|
支 架
|
闸 板
|
阀 杆
|
阀 座
|
密封圈
|
填 料
|
阀杆螺母
|
|
WCB
|
WCB
|
WCB
|
耐磨合金
|
2Cr13
|
耐磨合金
|
增强柔性石墨
|
增强柔性石墨
|
ZCuA110Fe3
|
五 、电动排渣闸阀 主要外形及连接尺寸
|
公称通径
|
公称压力
|
L
|
D
|
D1
|
D2
|
H
|
A
|
b
|
f
|
z-Φd
|
|
DN50～500
|
1.6MPa
|
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为您提供完整的图纸及技术资料
|
