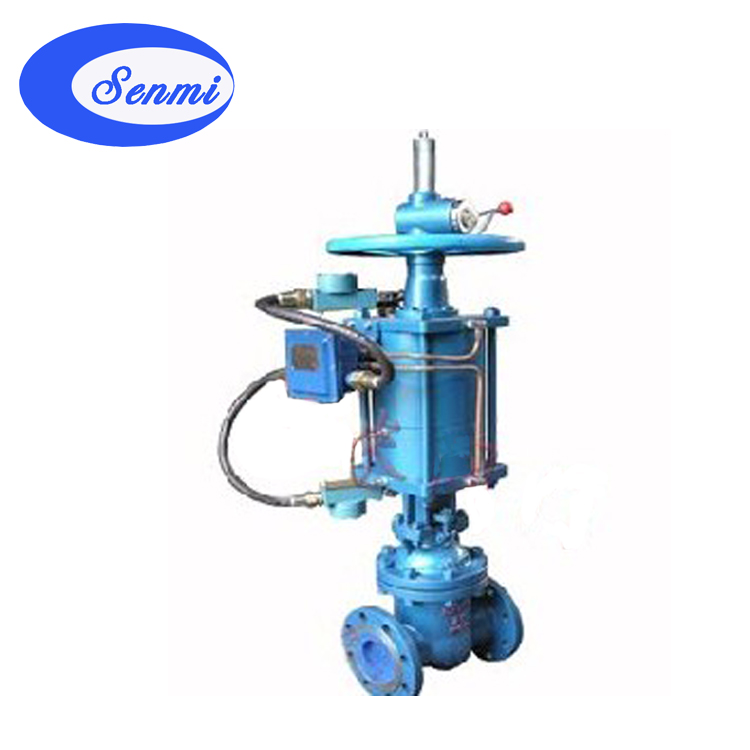

1、SENMI气动闸阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。
2、上活塞行至行程上端可顶上上回讯器，使之发讯；下活塞行之行程下端可顶下下回讯器，使之发讯，以作为气动闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
3、手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于最低位置；反之，闸阀全开时，外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。
4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位，闸阀处于气动操作状态；反之，将转换手柄逆时针方向提转到“手动”定于孔处定位，气动闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。 手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。
三、气动闸阀 主要零件材料
|
阀体、阀盖、阀板
|
铸钢
|
|
阀体及闸板的密封面
|
合金钢
|
|
阀杆
|
不锈钢
|
|
双头螺栓
|
35号钢
|
|
气缸
|
20号无缝钢管
|
|
活塞
|
铸铝合金
|
|
手动螺母
|
青铜
|
|
密封圈
|
石棉橡胶板、缠绕式金属石墨垫片
|
|
活塞环及轴环
|
耐油橡胶○型圈
|
|
填料函
|
石墨石棉绳
|
四、气动闸阀 主要性能参数
|
型号
|
公称压力PN(MPa)
|
阀体试验压力 PN(MPa)
|
|
强度试验
|
密封试验
|
|
|
Z6S41T-10
|
1.6
|
2.4
|
1.6
|
|
|
Z6S41H-25
|
2.5
|
3.8
|
2.5
|
|
|
Z6S41H-40
|
4.0
|
6.0
|
4.0
|
|
|
Z6S41H-64
|
6.4
|
9.6
|
6.4
|
|
五、电动法兰刀型闸阀 主要性能规范
|
公称压力PN(MPa)
|
壳体试验(MPa)
|
密封试验(MPa)
|
适用介质
|
|
1.0
|
1.5
|
1.1
|
烟气、灰、渣水混合物、空气混合物
|
