| 产品名称： |

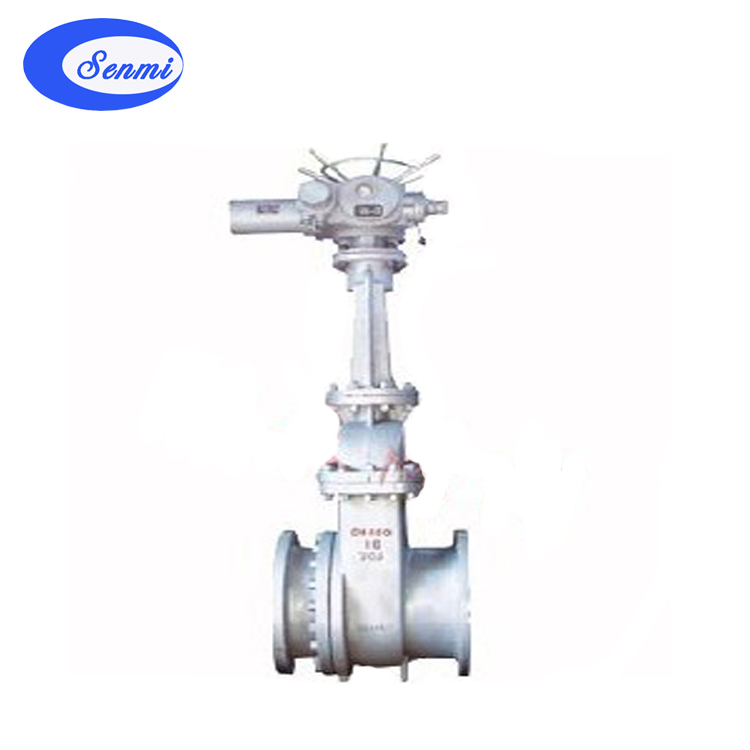

电动排渣闸阀 |
| 产品型号： |
|
| 产品特点： |
彬米阀门生产的电动排渣闸阀适用于公称压力PN1.6～6.4Mpa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，电动排渣闸阀适用介质为：灰水混合物，渣水混合物(渣水比1:6,最大料度<50MM) |
|
一 、电动排渣闸阀 产品概述
彬米阀门生产的电动排渣闸阀适用于公称压力PN1.6～6.4Mpa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，电动排渣闸阀适用介质为：灰水混合物，渣水混合物(渣水比1:6,最大料度<50MM)。
二 、电动排渣闸阀 产品特点
1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
2、启闭件采用半密封副强制密封，性能优良。
3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。
6、中大口径设置滚动轴承，启闭轻松。
三 、电动排渣闸阀 阀门执行标准
|
设计与制造
|
结构长度
|
压力温度等级
|
连接法兰
|
试验与检验
|
|
GB12234 GB3595
|
GB12221
|
GB9131 JB/T74 HG20604
|
JG/T79 GB9113 HG20593-20635
|
GB13927 JB/T9092
|
四 、电动排渣闸阀 主要零件材料
|
阀体
|
阀 盖
|
支 架
|
闸 板
|
阀 杆
|
阀 座
|
密封圈
|
填 料
|
阀杆螺母
|
|
WCB
|
WCB
|
WCB
|
耐磨合金
|
2Cr13
|
耐磨合金
|
增强柔性石墨
|
增强柔性石墨
|
ZCuA110Fe3
|
五 、电动排渣闸阀 主要外形及连接尺寸
|
公称通径
|
公称压力
|
L
|
D
|
D1
|
D2
|
H
|
A
|
b
|
f
|
z-Φd
|
|
DN50～500
|
1.6MPa
|
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为您提供完整的图纸及技术资料
|
|
|
|
 |
|
