城建、化工、冶金、石油、制药、食品、饮料、环保

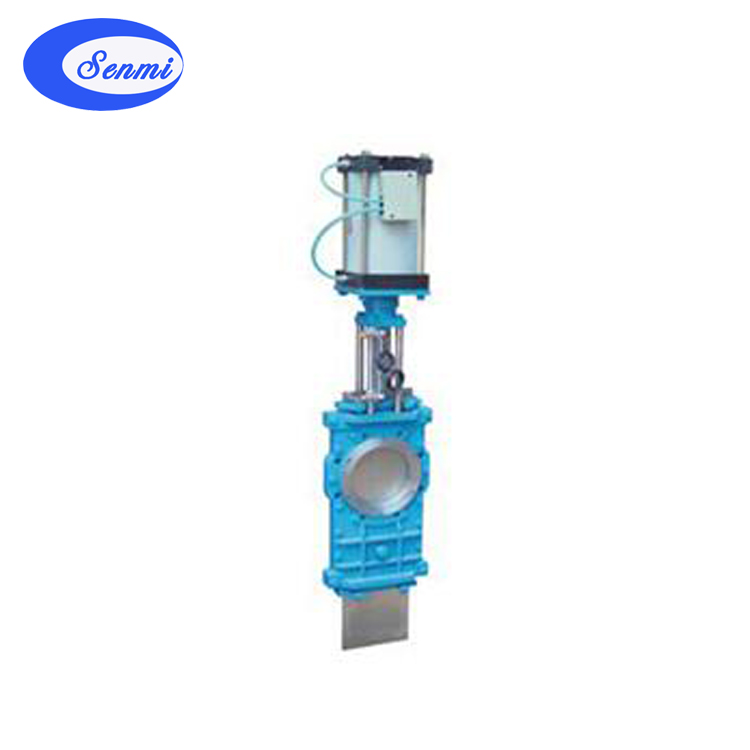

插板阀主要零件材质
零件名称
Parts Name |
材料
Material |
零件名称
Parts Name |
材料
Material |
阀体
Body |
1Cr18Ni9Ti CF8M
CF8 CF3M
CF3 WCB |
阀杆
Stem |
1CF18Ni9Ti |
调座密封圈
Seat Gasket |
橡胶或PTFE
Rubber or PTFE |
支架
Yoke |
不锈钢
Stainless Steel |
阀体间密封垫片
Sealing Washer Between Bodies |
橡胶或PTFE
Rubber or PTFE |
填料压盖
Gland |
不锈钢
Stainless Steel |
闸板
Disc |
1CF13Ni9Ti CF3M
CF8 CF3M
CF3 2CF13 |
填料
Gawking |
石墨或PTFE
Black lead or PTFE |
阀体装配螺栓
Bolt tore Body |
B7 |
填料压盖螺栓
Gland Bolt |
B7 |
注：橡胶牌号取决于介质性质和使用温度。闸板材质牌号取决于介质性质。 插板阀壳体试验和密封试验 Shell Test And Seal Test
静压寿命实验次数
Static Pressure Service
Life Test Time |
金属密封
Metallic Seal |
DN≤150mm |
1200次 Times |
| DN≥200-400mm |
1000次 Times |
| DN≤450mm |
800次 Times |
非金属密封
Non-Metallic Seal |
DN≤150mm |
1400次 Times |
| DN≥200-400mm |
1200次 Times |
| DN≤450mm |
1000次 Times |
注：1.金属密封指密封副材料是金属－金属。
2.非金属密封指密封副材料是金属－非金属或非金属－非金属。
插板阀主要连接外型尺寸
| DN |
L |
ф1 |
H |
G2 |
n-M |
汽缸直径（mm） |
| PN 0.6 |
PN 1.0 |
| 50 |
40 |
|
125 |
397 |
51 |
4-M16 |
50 |
| 65 |
40 |
|
145 |
418 |
67 |
4-M16 |
65 |
| 80 |
50 |
|
160 |
579 |
82 |
4-M16 |
80 |
| 100 |
50 |
|
180 |
612 |
102 |
8-M16 |
100 |
| 125 |
50 |
|
210 |
710 |
127 |
8-M16 |
125 |
| 150 |
60 |
|
240 |
816 |
152 |
8-M20 |
150 |
| 200 |
60 |
|
295 |
990 |
202 |
8-M20 |
200 |
| 250 |
70 |
|
350 |
1106 |
253 |
12-M20 |
250 |
| 300 |
70 |
70 |
400 |
1264 |
303 |
12-M20 |
300 |
| 350 |
80 |
80 |
460 |
1575 |
353 |
16-M20 |
350 |
| 400 |
80 |
80 |
515 |
1562 |
402 |
16-M22 |
400 |
| 450 |
90 |
90 |
565 |
1750 |
452 |
20-M22 |
450 |
| 500 |
90 |
90 |
620 |
1994 |
502 |
20-M22 |
500 |
| 600 |
100 |
100 |
725 |
2040 |
603 |
20-M27 |
600 |
