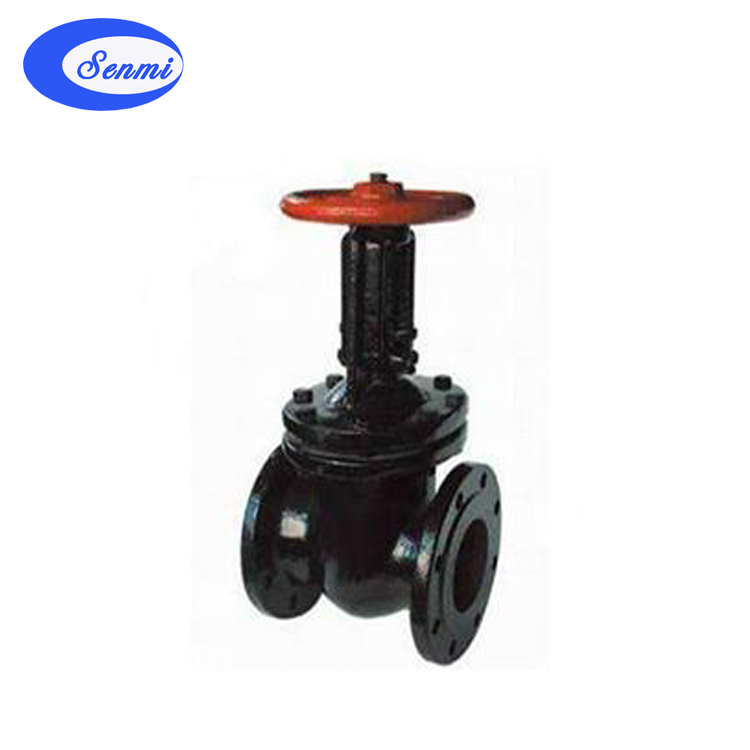

平行式双闸板闸阀
放大图片
产品名称： 平行式双闸板闸阀
产品型号：
产品特点： Z44T/W-10型平行式双闸板闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品介质的管路上作启闭作用。
平行式双闸板闸阀详细资料：

主要特点

Z44T/W-10型平行式双闸板闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品介质的管路上作启闭作用。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

 平行式双闸板闸阀主要零件材料

零件名称 材　料
Z44T-10 Z44W-10
阀体、阀盖 灰铸铁 灰铸铁
闸　板 灰铸铁＋黄铜 灰铸铁
阀　杆 碳钢(铜) 碳钢(铜)
顶　楔 球铁 球铁
阀杆螺母 青铜（球铁） 青铜（球铁）
手　轮 灰铸铁（球铁） 灰铸铁（球铁）

 平行式双闸板闸阀性能规范

型号 公称压力
（MPa）		 试验压力 适用温度
（℃）		 适用介质
强度（水）
（MPa）		 密封（水）
（MPa）
Z44T-10 1.0 1.5 1.1 ≤200 蒸气、水、
Z44W-10 ≤100 油品

平行式双闸板闸阀主要连接外型尺寸

型 号 公称通径
DN(㎜)		 尺寸 重量（㎏）
L D D1 D2 b-f z-фd H Do
Z44T/W-10 40 165 145 110 85 18-3 4-ф18 240 140 11
50 178 160 125 100 20-3 4-ф18 260 180 17
65 190 180 145 120 20-3 4-ф18 300 180 20
80 203 195 160 135 22-3 4-ф18 345 200 26.5
100 229 215 180 155 22-3 8-ф18 395 200 31.5
125 254 245 210 185 24-3 8-ф18 478 240 46.5
150 267 280 240 210 24-3 8-ф23 558 240 61
200 330 335 295 265 26-3 8-ф23 720 320 101
250 380 390 350 320 28-3 12-ф23 845 320 144
300 420 440 400 368 28-4 12-ф23 990 400 210
350 450 500 460 428 30-4 16-ф23 1175 400 270
400 480 565 515 482 32-4 16-ф25 1250 500 395
