| 产品名称： |

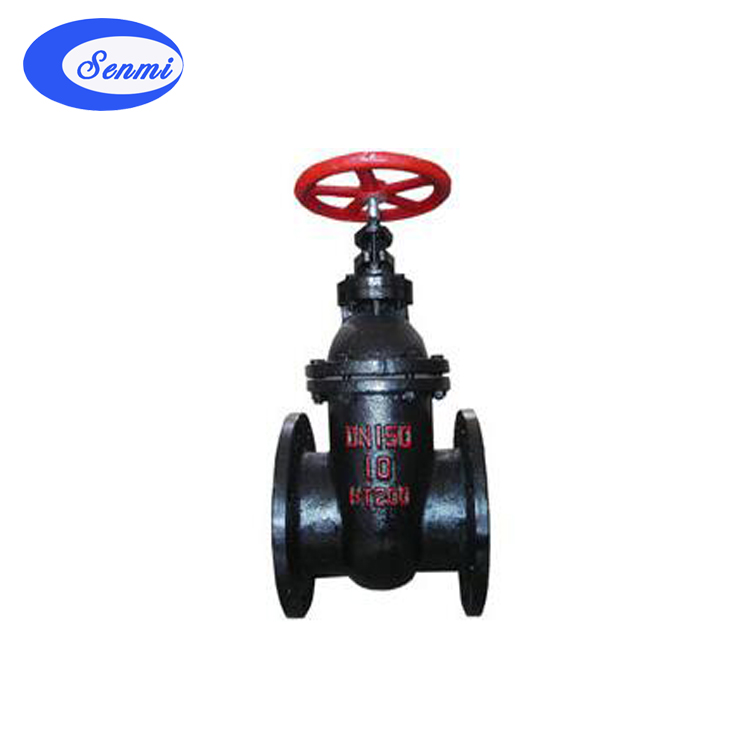

铸铁暗杆楔式闸阀 |
| 产品型号： |
|
| 产品特点： |
铸铁暗杆楔式闸阀广泛用于石油、化工、制药、电力等行业，在蒸气、水、油类介质的管路上作启闭用 |
|
主要用途
铸铁暗杆楔式闸阀广泛用于石油、化工、制药、电力等行业，在蒸气、水、油类介质的管路上作启闭用。
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
暗杆楔式闸阀主要零件材料
| 零件名称（Z45T-10） |
材 料 |
| 阀体、阀盖 |
灰铸铁 |
| 闸 板 |
灰铸铁＋黄铜 |
| 阀 杆 |
碳钢（铜） |
| 阀杆螺母 |
青铜（球铁） |
| 手 轮 |
灰铸铁（球铁） |
暗杆楔式闸阀性能规范
| 型号 |
公称压力
（MPa） |
试验压力 |
适用温度
（℃） |
适用介质 |
强度（水）
（MPa） |
密封（水）
（MPa） |
| Z45T-10 |
1.0 |
1.5 |
1.1 |
≤100 |
蒸气、水 |
| Z45W-10 |
≤100 |
油 |
暗杆楔式闸阀主要连接外型尺寸
| 型 号 |
公称通径
DN(㎜) |
尺寸 |
重量（㎏） |
| L |
D |
D1 |
D2 |
b-f |
z-фd |
H |
Do |
| Z45T/W-10 |
40 |
165 |
145 |
110 |
85 |
18-3 |
4-ф18 |
240 |
140 |
10 |
| 50 |
178 |
160 |
125 |
100 |
20-3 |
4-ф18 |
295 |
160 |
16 |
| 65 |
190 |
180 |
145 |
120 |
20-3 |
4-ф18 |
320 |
160 |
20 |
| 80 |
203 |
195 |
160 |
135 |
22-3 |
4-ф18 |
350 |
200 |
26 |
| 100 |
229 |
215 |
180 |
155 |
22-3 |
8-ф18 |
390 |
200 |
33 |
| 125 |
254 |
245 |
210 |
185 |
24-3 |
8-ф18 |
440 |
240 |
46 |
| 150 |
267 |
280 |
240 |
210 |
24-3 |
8-ф23 |
490 |
240 |
65 |
| 200 |
330 |
335 |
295 |
265 |
26-3 |
8-ф23 |
620 |
320 |
101 |
| 250 |
380 |
390 |
350 |
320 |
28-3 |
12-ф23 |
735 |
320 |
162.5 |
| 300 |
420 |
440 |
400 |
368 |
28-4 |
12-ф23 |
840 |
400 |
226 |
| 350 |
450 |
500 |
460 |
428 |
30-4 |
16-ф23 |
955 |
400 |
290 |
| 400 |
480 |
565 |
515 |
482 |
32-4 |
16-ф25 |
1100 |
500 |
410 |
| 450 |
510 |
615 |
565 |
532 |
32-4 |
20-ф25 |
1175 |
500 |
620 |
| 500 |
540 |
670 |
620 |
585 |
34-4 |
20-ф25 |
1440 |
500 |
760 |
| 600 |
600 |
780 |
725 |
685 |
36-5 |
20-ф30 |
1585 |
500 |
1000 |
| 700 |
660 |
895 |
840 |
800 |
40-5 |
24-ф30 |
1717 |
900 |
1600 |
| 800 |
720 |
1010 |
950 |
905 |
44-5 |
24-ф34 |
1877 |
900 |
2200 |
| 1000 |
840 |
1220 |
1160 |
1115 |
49-4 |
28-ф34 |
2343 |
1000 |
3700 |
|
|
|
 |
|
