一、水封焊接闸阀 产品特点及用途
1 、 水封闸阀 的阀盖填料室具有水密封结构，当接口通入压力 0.6 ～ 1 MPa 的水时，可使系统与大气隔离，保证系统具有良好的气密封。
2 、 DS/Z 型水封焊接闸阀系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
3 、法兰式水封闸阀结构简单、紧凑合理、检修方便、使用寿命长。
4 、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
5 、水封闸阀连接方式有法兰和焊接两种，驱动方式为手动和电动。
6 、 DS 系列水封阀门适用于公称压力 ≤10.0MPa ，工作温度 ≤425 ℃ ，工作介质为水、蒸汽、油品和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
7 、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
8 、结构简单，紧凑合理，检修方便，使用寿命长，造型美观。
 |
 |

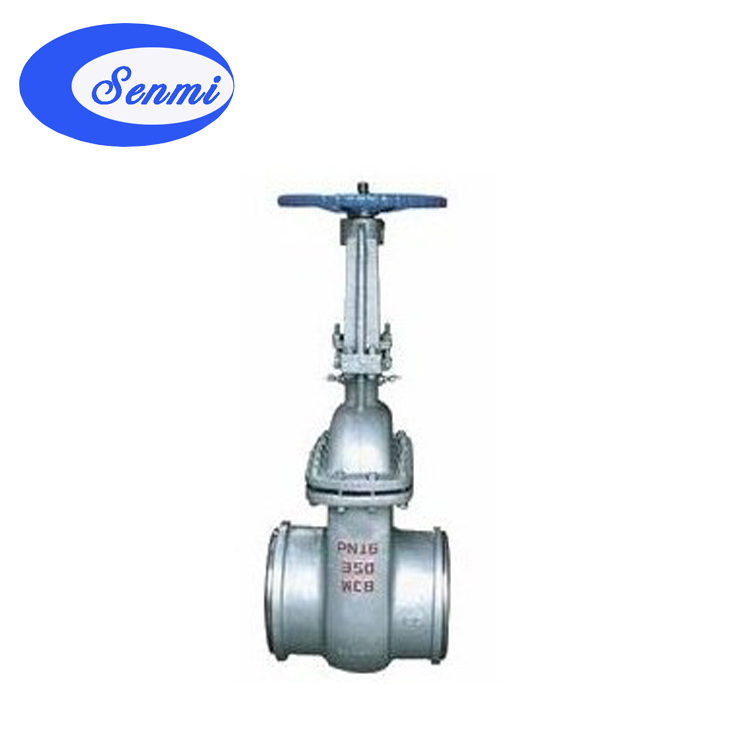

| 水封焊接闸阀 |
水封闸阀 |
二、水封焊接闸阀 主要性能规范
| 检验项目 |
公称压力 PN/MPa |
|
试验压力
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
壳体强度试验
|
1.5
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
密封试验
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
上密封试验
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
气密封试验
|
0.5 ～ O.7
|
三、水封焊接闸阀 使用范围
| 产品类别 |
适用温度 / ℃ |
适用介质 |
|
碳钢型 (C)
|
≤425
|
水、蒸汽、油品、非腐蚀性气体
|
|
合金钢 (I)
|
≤540
|
四、水封焊接闸阀 主要零件材料
| 产品类型 |
零件名称 |
|
材质分类
|
阀体、阀盖、支架
|
阀杆
|
闸板、阀瓣、密封面
|
阀座密封面
|
阀杆螺母
|
填料
|
|
碳钢型
|
WCB 25
|
1Crl3 或 2Crl3
|
Crl3 型不锈钢或硬质合金
|
不锈钢
|
铝青铜
|
柔性石墨
|
|
合金钢
|
WC6 Cr5M01
|
38CrMoAlA 20CrlM01VA
|
钴基合金
|
硬质合金
|
五、水封焊接闸阀 订货须知
订货时请填写《规格书》或注明以下内容： 1 、若订货前未选定型号，请向我们提供使用参数 :1. 公称通径， 2. 流体性质（包括公称压力、温度、粘度或酸碱性）， 3. 阀体、阀芯材料。 2 、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购； 3 、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
彬米公司专业生产水封焊接闸阀系列产品 , 欢迎来电咨询法兰式水封闸阀产品详细信息 . 我们将竭诚为您提供优质的服务！ |
