  产品展示 首页 > 产品展示 > 闸阀

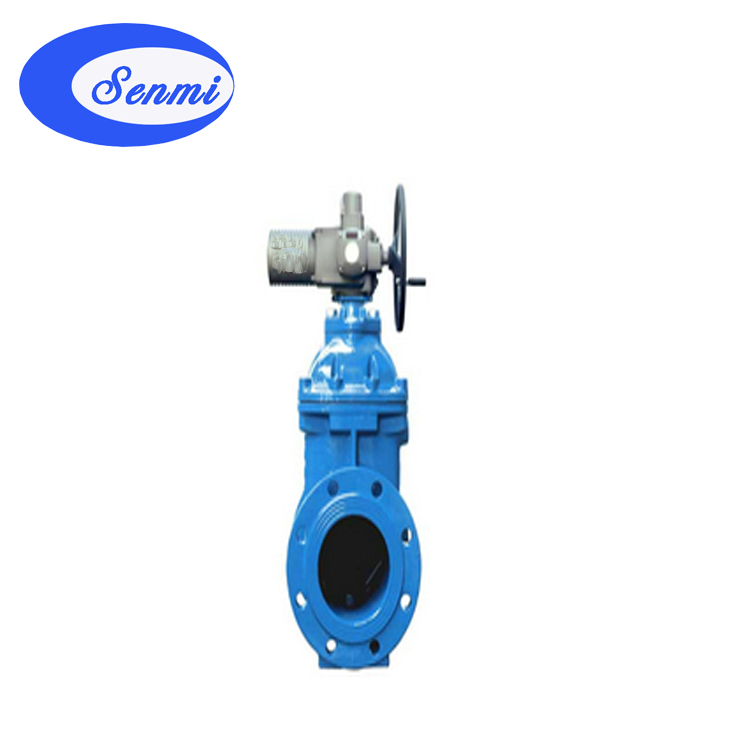

电动软密封闸阀
放大图片
产品名称: 电动软密封闸阀
产品型号:
产品特点: 电动软密封闸阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
电动软密封闸阀详细资料:

一、弹性软密封闸阀概述:

长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象,本企业引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀,克服了一般闸阀密封不良、弹性疲乏、橡胶老化及生锈等缺陷,弹性座封闸阀利用弹性阀门产生微量弹性变形的补偿作用达到良好的密封效果,该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
二、弹性软密封闸阀 特点:

    重量轻:本体采用高级球墨铸铁制成,重量较传统闸阀重量减轻约20%-30%,安装维修方便。
平底式阀座:传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封闸阀底部采用与水管相同的平底设计,不易造成杂物淤积,使流体畅通无阻。
    整体包胶: 阀门采用高品质的橡胶进行整体内、外包胶,欧洲-流的橡胶硫化技术使得硫化后的阀门能够保保精确的几何尺寸,且橡胶与球墨铸铁阀门接着牢靠,不易脱落及弹性汇忆佳。
精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。
    嵌入式铜螺母:铜螺母与弹性阀门采用嵌入式接合,使二者紧密结合成为一体,不因水流动造成震动而产生松动或损坏现象。
耐腐蚀:阀体采用粉体环氧树脂涂装,可防止阀体的腐蚀及生锈,并司可用于污水系统。
不易碎裂:以往传统铸铁闸阀常因外物击中,碰撞或重压而造成断裂等现象。由于本体改用球墨铸铁,此种情形已可大幅度减少。
    三“O”型环密封圈:由于阀杆采用三“O”型密封圈密封没计,可减少关闭时的摩擦阻力,大幅减少漏水现象及可以不停水施工更换密封圈。
有助生饮: 山于阀体内部以无毒性环氧树脂涂装, 阀门的内外表面均以橡胶完全披覆而不至于出现锈水或腐蚀现象,可供生饮。



三、弹性软密封闸阀 主要零件材质:

项次 零件号码 名 称 材 质
1 RV-01 阀 体 球墨铸铁、灰铸铁
2 RV-02 密封圈 NBR
3 RV-03 阀 盖 球墨铸铁、灰铸铁
4 RV-04 O-RING NBR
5 RV-05 防尘罩 NBR
6 RV-06 固定螺栓 钢制或镀锌螺栓
7 RV-07 传动帽 球墨铸铁、灰铸铁
8 RV-08 阀 门 球墨铸铁外覆EPDM或NBR
9 RV-09 铜螺母 青 铜
项次 零件号码 名 称 材 质
10 RV-10 阀 体 2Cr13
11 RV-11 螺 栓 钢制或镀锌螺栓
12 RV-12 O-RING NBR
13 RV-13 止推轴承 青 铜
14 RV-14 O-RING NBR
15 RV-15 轴 盖 球墨铸铁、灰铸铁
16 RV-16 螺 栓 镀锌螺栓
17 RV-17 手 轮 灰铸铁

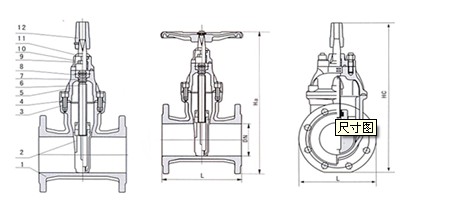

四、弹性软密封闸阀 外形尺寸:

产品代号 公称通径 L D1 D2 D3 Hmax. B F N-φd 螺栓
1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa
RVC(H)X-0050 50 178 99 125 165 340 19 3 4- 9 M6
RVC(H)X-0065 65 190 118 145 185 370 19 3 4- 9 M16
RVC(H)X-0080 80 203 132 160 200 410 19 3 8-19 M16
RVC(H)X-0100 100 229 156 180 220 450 19 3 8-19 M 6
RVC(H)X-0125 125 254 184 210 250 480 19 3 8- 9 M16
RVC(H)X-0150 150 267 211 240 285 550 19 3 8-23 M20
RVC(H)X-0200 200 292 266 295 340 630 20 3 8-23 12·23 M20
RVC(H)X-0250 250 330 319 350 355 405 750 22 3 12-23 12-28 M20 M24
RVC(H)X-0300 300 356 370 400 410 460 820 24.5 4 12-23 12-28 M20 M24
RVC(H)X-0350 350 38l 429 460 470 520 980 26.5 4 16-23 16-28 M20 M24
RVC(H)X·0400 400 406 480 515 525 580 1010 28 4 16-28 16-3l M24 M27
RVC(H)P-0450 450 432 530 565 585 640 1270 30 4 20-28 20-31 M24 M27
RVC(H)P-0500 500 457 585 620 650 715 1270 31.5 4 20-28 20-34 M24 M30
RVC(H)P·0600 600 508 685 725 770 810 840 1390 36 5 20-31 20-37 M27 M33
