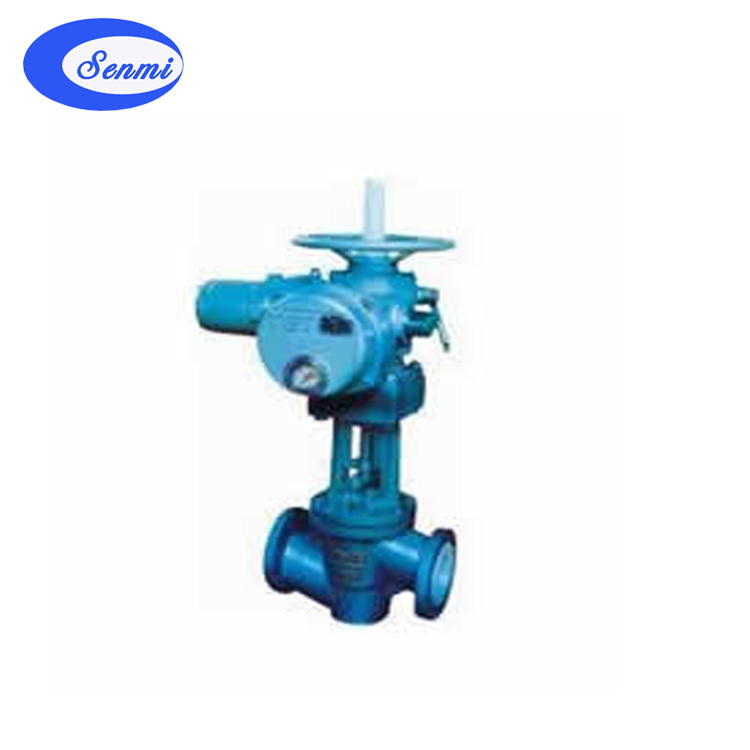

一、J941F电动衬氟截止阀 概述
截止阀是指关闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来做接通或截断管路中的介质，但不能做节流用。
J941F电动衬氟截止阀基本结构：
1.氟塑料衬里J41F46型直通式、J45F46直流式、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通径1/4)等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
二、J941F电动衬氟截止阀设计规范
|
遵循规范
|
STANDARD
|
|
设计与制造
|
GB 12238 /GB 12235
|
|
结构长度
|
GB 12221
(长—短系列)
|
|
法兰尺寸
|
JB78/JB79
(GB.HG.SH)
|
|
压力试验
|
GB/T 13927
|
|
标志
|
GB 12220
|
|
供货/td>
|
GB/T 12252
|
部件列表：1.阀体 2.阀盖 3.阀体衬里 4.阀瓣 5.压盖子 6.连接板 7.阀杆 8.电动装置
三、J941F电动衬氟截止阀 主要零件材料/h2>
|
零件名称
|
灰铸铁
|
铸钢
|
不锈刚
|
超低碳不锈钢
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
阀体、阀盖
|
HT250/WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
阀瓣、阀杆
|
35
|
1Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2 Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
活街螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
|
衬里层/阀座
|
FEP(F46) PCTFE(F3) PFA (可溶性聚四氟乙烯)
|
|
填料
|
PTFE (F4) PTFE (F4)
|
|
填料压盖
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
阀杆螺母
|
ZCuAl10Fe3 ZCuAl10Fe3
|
|
蝶栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
手轮
|
HT200
|
HT200
|
WCC
|
WCC
|
WCC
|
WCC
|
四、J941F电动衬氟截止阀 主要连接尺寸及重量
|
公称通径
|
标准值
|
参考值
|
|
DN (mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H1
|
H2
|
W(kg)
|
|
PN1.0(MPa)
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
235
|
260
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
240
|
265
|
7.5
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
120
|
245
|
270
|
8
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
255
|
285
|
12
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
285
|
315
|
14
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
295
|
330
|
19
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
350
|
395
|
27
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
240
|
395
|
445
|
42
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
240
|
450
|
490
|
50
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
280
|
525
|
555
|
64
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
320
|
605
|
645
|
85
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
360
|
645
|
765
|
105
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
400
|
685
|
805
|
135
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
400
|
710
|
814
|
155
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
450
|
750
|
855
|
320
|
|
PN1.6(MPa)
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
240
|
265
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
245
|
270
|
7.6
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
120
|
250
|
275
|
8.2
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
260
|
290
|
12
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
285
|
325
|
14
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
300
|
335
|
18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
355
|
400
|
26
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
240
|
400
|
450
|
40
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
240
|
455
|
495
|
50
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
280
|
530
|
560
|
65
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
320
|
605
|
650
|
85
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
360
|
650
|
770
|
150
|
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
400
|
690
|
810
|
245
|
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
400
|
730
|
845
|
295
|
|
PN2.5(MPa)
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
120
|
240
|
270
|
7.5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
120
|
245
|
275
|
8
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
140
|
250
|
290
|
9
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
260
|
325
|
13
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
2
|
18
|
4-φ18
|
180
|
285
|
335
|
15
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
180
|
300
|
335
|
20
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
22
|
8-φ18
|
240
|
355
|
400
|
28
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
280
|
400
|
450
|
42
|
|
100
|
4
|
350
|
230
|
180
|
160
|
3
|
24
|
8-φ23
|
320
|
455
|
495
|
57
|
|
125
|
5
|
400
|
270
|
210
|
188
|
3
|
28
|
8-φ25
|
320
|
560
|
560
|
71
|
|
150
|
6
|
480
|
300
|
240
|
218
|
3
|
30
|
8-φ25
|
360
|
|
