| 产品名称： |

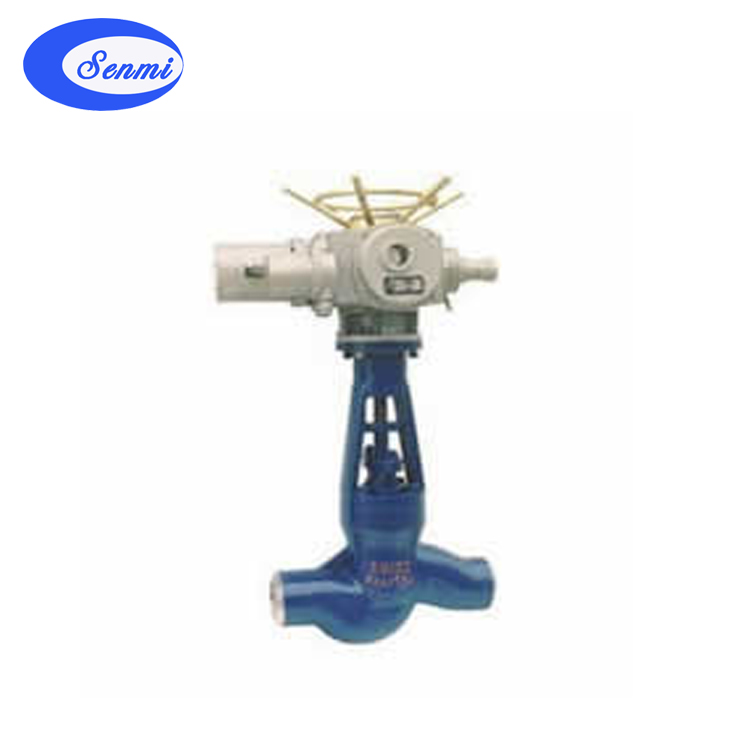

电动焊接截止阀 |
| 产品型号： |
|
| 产品特点： |
电动焊接截止阀由截止阀与Z型多回转电动执行器组成，电动焊接截止阀接受380VAC的电压即可实现远程开关操作，另外需要调节可以配电动调节型执行器。 |
|
一、电动焊接截止阀 概述
电动焊接截止阀由截止阀与Z型多回转电动执行器组成，电动焊接截止阀接受380VAC的电压即可实现远程开关操作，另外需要调节可以配电动调节型执行器。截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，一般不作调节和节流。
二、电动焊接截止阀 执行标准
|
设计与制造
|
结构长度
|
压力-温度
|
试验-检验
|
|
E101
JB/T3595
DL/T531
|
E101
JB2766
GB/T15188.1
|
E101
JB/T3595
|
E101
JB/T9092
|
三、电动焊接截止阀 压力试验
|
型号
|
公称压力
|
强度试验 (MPa)
|
密封试验 (MPa)
|
适用温度℃
|
适用介质
|
|
J61Y-250I
J961Y-250I
|
25.O
|
37.5
|
27.5
|
≤550
|
水、蒸汽、油品
|
|
J61Y-320I
J961Y-320I
|
32.0
|
48.0
|
35.2
|
|
J61Y-P54100V
J961Y-P54100V
|
P54100V
|
30.0
|
11.0
|
≤540
|
|
J61Y-P64140V
J961Y-P64140V
|
P54100V
|
42.0
|
15.4
|
|
J61Y-P57170V
J961Y-P67170V
|
P57170V
|
63.0
|
18.7
|
≤57
|
四、电动焊接截止阀 主要零件材料及性能
|
阀体
|
阀盖
|
支架
|
阀杆
|
密封环
|
填料
|
阀杆螺母
|
|
WCB
25
|
WCB
25
|
WCB
25
|
2Cr13
|
增强柔性石墨
|
增强柔性石墨
|
ZCu1A110Fe3
|
|
WC6
12Cr1MoV
|
WC6
12Cr1MoV
|
WC6
25
|
38CrMoV
20Cr2MoV
|
|
WC9
12Cr1MoV
|
WC9
12Cr1MoV
|
WC9
25
|
38CrMoV
20Cr2MoV
|
五、电动焊接截止阀 主要连接尺寸
|
型号
|
DN
|
d
|
L
|
L1
|
L2
|
H
|
电装型号
|
|
J961Y-250
|
20
|
19
|
150
|
363
|
197
|
576
|
DZW15
|
|
25
|
22
|
180
|
363
|
197
|
590
|
DZW15
|
|
32
|
26
|
180
|
363
|
197
|
606
|
DZW15
|
|
40
|
36
|
250
|
363
|
197
|
722
|
DZW20
|
|
50
|
42
|
250
|
363
|
197
|
722
|
DZW30
|
|
65
|
56
|
340
|
473
|
277
|
1060
|
DZW45
|
|
80
|
80
|
390
|
526
|
283
|
1280
|
DZW90
|
|
100
|
84
|
480
|
526
|
283
|
1290
|
DZW90
|
|
J961Y-320
|
20
|
19
|
150
|
363
|
197
|
276
|
DZW15
|
|
25
|
22
|
180
|
363
|
197
|
590
|
DZW15
|
|
32
|
26
|
180
|
363
|
197
|
606
|
DZW15
|
|
40
|
36
|
250
|
363
|
197
|
722
|
DZW20
|
|
50
|
42
|
250
|
363
|
197
|
722
|
DZW30
|
|
65
|
60
|
470
|
526
|
283
|
1140
|
DZW90
|
|
80
|
80
|
570
|
526
|
283
|
1350
|
DZW120
|
|
100
|
96
|
660
|
554
|
609
|
1500
|
DZW180
|
|
J961Y-P57170V
|
20
|
19
|
150
|
363
|
197
|
576
|
DZW15
|
|
25
|
22
|
180
|
363
|
197
|
590
|
DZW15
|
|
32
|
26
|
180
|
363
|
197
|
606
|
DZWl5
|
|
40
|
36
|
250
|
363
|
197
|
722
|
DZW20
|
|
50
|
42
|
250
|
363
|
197
|
722
|
DZW30
|
|
65
|
60
|
762
|
526
|
283
|
1543
|
DZW90
|
|
80
|
74
|
864
|
526
|
283
|
1790
|
DZWl20
|
|
100
|
88
|
965
|
554
|
309
|
1890
|
DZWl80
|
|
|
|
 |
|
