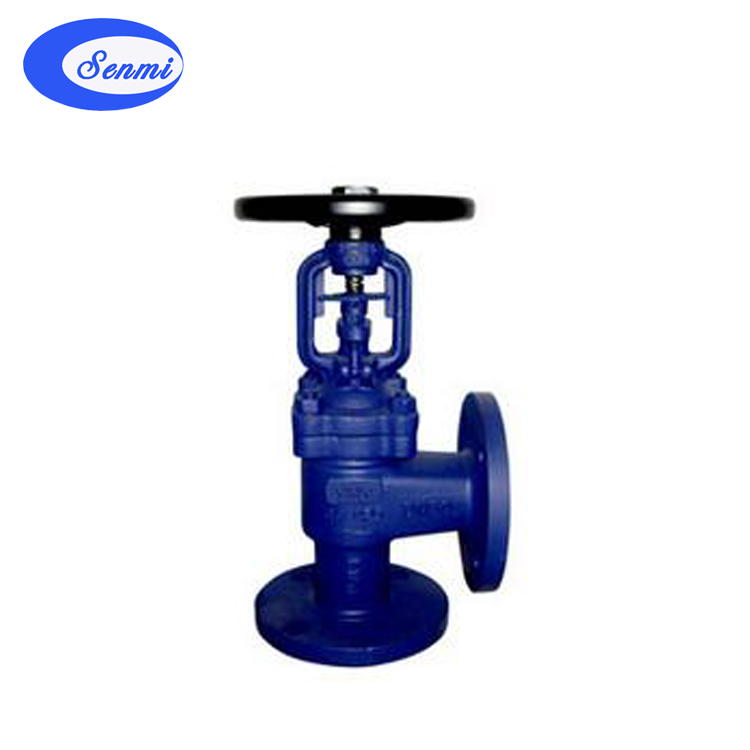

直角式德标波纹管截止阀主要特点
直角式德标波纹管截止阀一般适用于公称压力PN1.6～16MPa及工作温度-29～350℃的石油、化工、制药、化肥、电力等行业的各种工况的管网上，用于切断或接通管路介质。
直角式德标波纹管截止阀的主要结构特点 ：
1、产品结构合理、密封性能可靠、造型美观；
2、直角式德标波纹管截止阀密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、直角式德标波纹管截止阀双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
适用范围城建、化工、冶金、石油、制药、食品、饮料、环保
角式德标波纹管截止阀产品规范参数
| 结构形式 |
BB-BG-OS & Y |
| 驱动方式 |
手动 |
| 电动 |
| 设计标准 |
DIN3356 |
| 结构长度 |
DIN3202 |
| 连接法兰 |
DIN2543-2545 |
| 试验和检验 |
DIN3230 |
角式德标波纹管截止阀产品性能规范
公称压力（MPa） |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
| 1.6 |
2.4 |
1.76 |
≤350℃ |
水、蒸汽、油品等 |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| 6.4 |
9.6 |
7.04 |
角式德标波纹管截止阀产主要零部件材质
序号 |
名称 |
材质 |
| 1 |
阀体 |
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
| 2 |
阀瓣 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 3 |
轴销 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 4 |
阀杆 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 5 |
波纹管组件 |
1Cr18Ni9Ti、304、316 |
| 6 |
阀盖 |
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
| 7 |
填料 |
柔性石墨 |
| 8 |
填料压盖 |
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
| 9 |
阀杆螺母 |
WCB、QT400-18 |
| 10 |
手轮 |
铜合金 |
| 11 |
双头螺栓 |
ASTM A193-B7、A320-B8、A193-B8M |
| 12 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
| 13 |
垫片 |
柔性石墨+不锈钢 |
角式德标波纹管截止阀产品具体参数
| 型号 |
YDDWJ44-16 |
| 压力等级 |
PN16 |
| 口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
| H |
166 |
166 |
172 |
175 |
193 |
195 |
213 |
227 |
294 |
325 |
355 |
440 |
580 |
620 |
785 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量（kg） |
4 |
5 |
6 |
10 |
13 |
18 |
25 |
30 |
40 |
50 |
100 |
180 |
300 |
450 |
670 |
| 型号 |
YDDWJ44-25 |
| 压力等级 |
PN25 |
| 口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
| H |
166 |
166 |
172 |
175 |
193 |
195 |
213 |
227 |
294 |
325 |
355 |
440 |
580 |
620 |
785 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量（kg） |
4 |
5 |
6 |
11 |
14 |
19 |
27 |
32 |
43 |
53 |
110 |
200 |
330 |
480 |
700 |
| 型号 |
YDDWJ44-40 |
| 压力等级 |
PN40 |
| 口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
| H |
166 |
166 |
172 |
175 |
193 |
195 |
213 |
227 |
294 |
325 |
355 |
440 |
580 |
620 |
785 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量（kg） |
4 |
5 |
6 |
11 |
14 |
20 |
28 |
33 |
45 |
55 |
120 |
210 |
350 |
500 |
730 |
|
