一,手动法兰截止阀 产品概述
手动 国标法兰截止阀 适用于公称压力 PN1 ． 6 ～ 16MPa ，工作温度 -29 ～ 550 ℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。国标法兰截止阀驱动方式有手动、齿轮传动、电动、气动等。
 |
 |

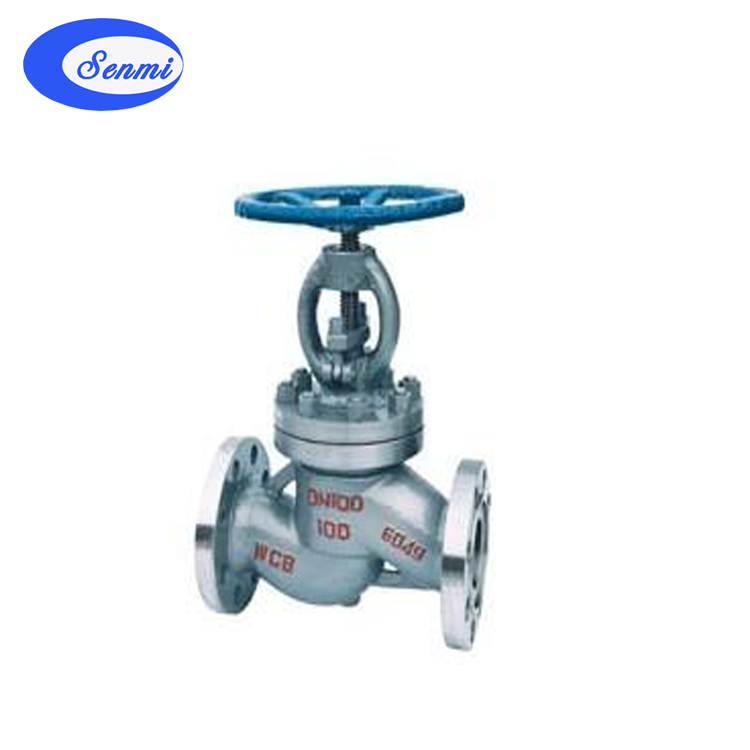

| 国标法兰截止阀 ( 手动法兰截止阀 ) |
国标法兰截止阀 ( 不锈钢截止阀 ) |
二、手动法兰截止阀 结构特点
1 、选材考究，符合国内、外相关标准，结构合理，造型美观。 2 、阀瓣、阀座密封面采用铁基合金堆焊或司太立( Stellite )钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。 4 、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。 5 、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。 6 、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。 7 、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
三、手动法兰截止阀 应用规范
| 设计与制造 |
GB/T12235 |
|
连接端尺寸
|
结构长度
|
GB/T12221
|
|
法兰尺寸
|
JB/T79
|
|
检验与试验
|
JB/T9092
|
|
材 料
|
碳钢
|
GB/T12229
|
|
不锈钢
|
GB/T12230
|
|
合金钢
|
Q/ZB66
|
|
标 志
|
GB/T12220
|
|
供 货
|
JB/T7928
|
四、手动法兰截止阀 主要零件材料及通途
| 阀体 |
阀盖 |
阀瓣 |
密封圈 |
阀杆 |
填料 |
适用介质 |
适用温度 (≤ ℃ ) |
|
WCB
|
WCB+D507MO
|
D577
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
425
|
|
ZGlCrl8Ni9Ti
|
0Crl8Ni9Ti+Stellite12
|
Stellite6
|
lCrl8Ni9Ti
|
PTFE
|
硝酸类
|
200
|
|
ZGlCrl8Ni2Mo2Ti
|
CF8M+Stellite12
|
lCrl8Ni2Mo2Ti
|
lCrl8Ni2Mo2Ti
|
PTFE
|
磷酸类、 碱类、混酸
|
200
|
|
ZG00Crl7Nil4M02
|
CF3M+Stellite12
|
Stel1ite6
|
316L
|
PTFE
|
磷酸类、尿素、甲铵液
|
200
|
|
ZGlCr5MO
|
ZGlCr5MO+Stellite12
|
Stel1ite6
|
25Cr2Mo1VA
|
柔性石墨
|
水、油品、蒸汽
|
550
|
五、手动法兰截止阀 订货须知
订货时请填写《规格书》或注明以下内容： 1 、若订货前未选定型号，请向我们提供使用参数 :1. 公称通径， 2. 流体性质(包括公称压力、温度、粘度或酸碱性)，3. 阀体、阀芯材料。 2 、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购； 3 、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
彬米公司专业生产国标法兰截止阀系列产品 , 欢迎来电咨询手动法兰截止阀产品详细信息 . 我们将竭诚为您提供优质的服务！ |
