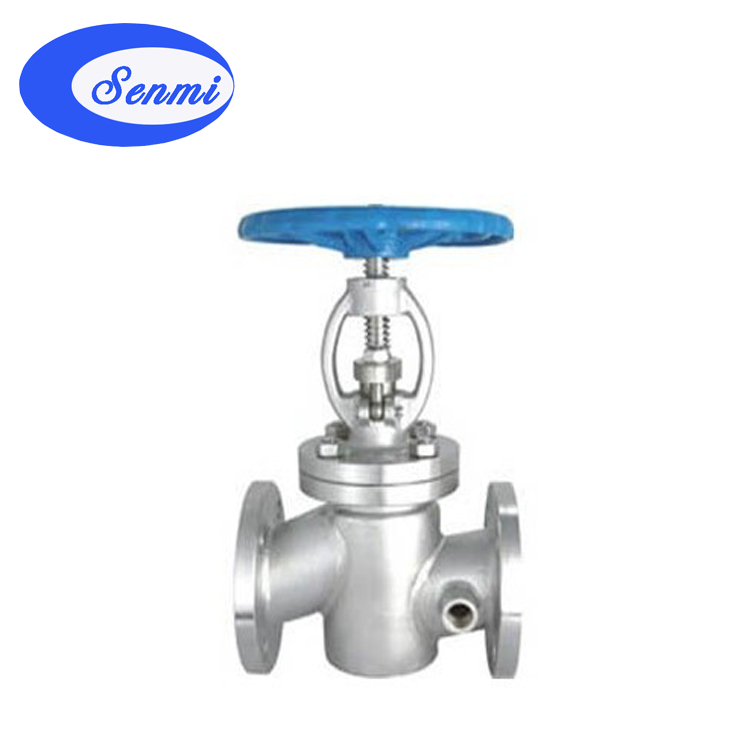

本公司生产的 夹套保温截止阀 ，是主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质，是 BJ41W 直流夹套保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。夹套保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。 夹套保温截止阀 被广泛应用于石油、化工、冶金、制药等各类系统中。
 |
 |
| 夹套保温截止阀 |
直流式夹套保温截止阀 |
二、夹套保温截止阀 应用规范
| 设计制造 |
GB12234-89 、 GB12234-89 |
|
结构长度
|
GB12221-89 、 GB12221-89
|
|
法兰尺寸
|
JB/T79-94 、 JB/779-94
|
|
阀门检查和试验
|
GB13927
|
三、夹套保温截止阀 试验压力及主要性能规范
| 型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
保温套压力 |
| Shell |
Seal |
|
BJ41W-25
|
2.5
|
3.75
|
2.75
|
≤200
|
Acetic urea
|
≤1.3
|
|
BJ41W-40
|
4.0
|
6.0
|
4.4
|
|
BJ41W-64
|
6.4
|
9.0
|
6.6
|
Acetic urea
|
|
BJ41W-25
|
2.5
|
3.75
|
2.75
|
|
BJ41W-40
|
4.0
|
6.0
|
4.4
|
|
BJ41W-64
|
6.4
|
9.0
|
6.6
|
四、夹套保温截止阀 主要零件材料及通途
| 零件名称 LTEM |
ZG1CR18NI9TI |
ZGOOCR18NI10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
WCB |
|
阀体 / 阀盖世BODY/CAP
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
|
闸板 WEDGE
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
1Cr13
|
|
阀杆 STEM
|
1CR18NI9TI
|
00cr18ni10
|
1CR18NI12MOTI
|
OOCR17NI14MO
|
1Cr13
|
|
填料 PACKING
|
PTFE 纺织
|
PTFE 纺织
|
PTFE 纺织
|
PTFE 纺织
|
石墨 GRAPHITE
|
|
垫片 GASKET
|
304L+PTFE
|
304L+PTFE
|
316L+PTFE
|
316L+PTFE
|
石墨+304GRAPHITE+304
|
|
压盖 GLAND FLANGE
|
ZG1CR18NI9TI
|
ZG00CR18ni10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
|
填料压环 STUFFING RING
|
1CR18NI9TI
|
00CR18NI10
|
1Cr18NI12MOTI
|
OOCR17NI14MO
|
1Cr13
|
|
螺栓 BOLT
|
1cr17ni2
|
1CR17NI2
|
1Cr17NI2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母 NUT
|
1cr18ni9ti
|
1CR18NI9TI
|
1Cr18NI9ti
|
1Cr18NI9ti
|
45
|
五、夹套保温截止阀 订货须知
订货时请填写《规格书》或注明以下内容： 1 、若订货前未选定型号，请向我们提供使用参数 :1. 公称通径， 2. 流体性质(包括公称压力、温度、粘度或酸碱性)，3. 阀体、阀芯材料。 2 、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购； 3 、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
彬米公司专业生产夹套保温截止阀系列产品 , 欢迎来电咨询保温截止阀产品详细信息 . 我们将竭诚为您提供优质的服务！
