一、低温截止阀产品概述
彬米生产的 低温截止阀 适用于低温液体贮运设备的管理系统，低温截止阀具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统 . 。常温截止阀是指介质的使用温度 -40~+500 度之间，阀体的材料也不一样。 低温截止阀 主要是指介质使用温度在 -196~-150 度的低温液态介质系统中的截止阀。 低温阀门，特别是超低温阀门，其工作温度极低。在设计这类阀门时，除了应遵循一般阀门的设计原则外，还有一些特殊的要求。 低温阀门的设计要求 :
1 、阀门在低温介质及周围环境温度下应具有长时间工作的能力。 2 、阀门不应成为低温系统的一个显着热源。这是因为热量的流入除降低热效率外，如流入过多，还会使内部流体急速蒸发，产生异常升压，造成危险。 3 、低温介质不应对手轮操作及填料密封性能产生有害的影响。 4 、直接与低温介质接触的阀门组合件应具有防爆和防火结构。 5 、在低温下工作的阀门组合件无法润滑，所以需要采取结构措施，以防止摩擦件擦伤。
 |
 |

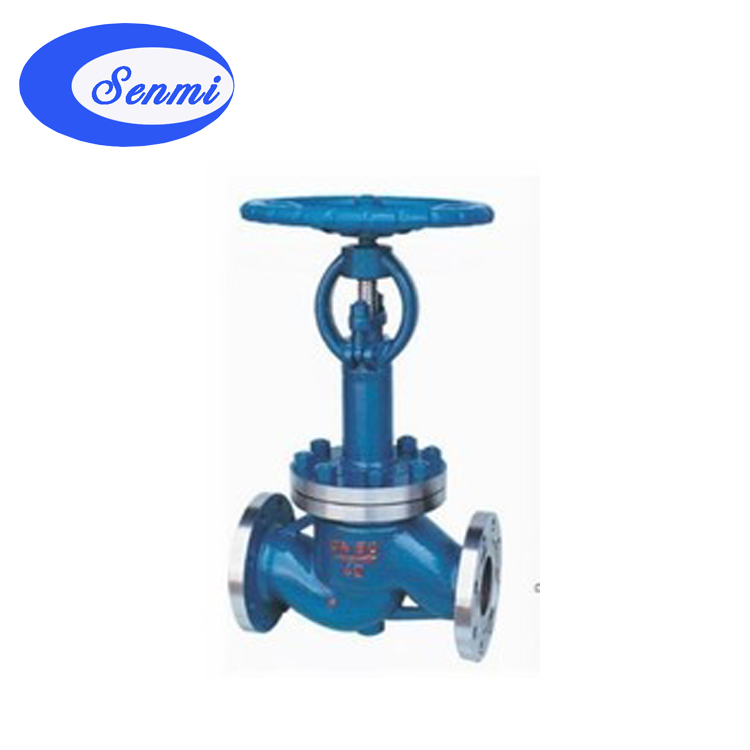

| 手动低温截止阀 |
手动低温截止阀 ( 结构图 ) |
二、低温截止阀 性能参数
| 型号 |
DJ41Y-16 |
DJ41Y-16P |
DJ41Y-25 |
DJ41Y-25P |
DJ41Y-40 |
DJ41Y-40P |
|
工作压力 (MPa)
|
1.6
|
2.5
|
4.0
|
|
适用温度 ( ℃ )
|
-45
|
-101
|
-196
|
|
适用介质
|
液化天然气、乙烯、丙烯等低温介质
|
|
材料
|
阀体、阀盖
|
LCB
|
LC3
|
LCB
|
LC3
|
LCB
|
LC3
|
|
阀瓣、阀座
|
铬镍钢＋钴铬钨
|
|
阀杆
|
铬镍钢
|
三、低温截止阀 主要零件材料
| 零件名称 |
阀体、阀盖 |
阀杆、阀瓣 |
填料 |
支架 |
|
材料
|
A352-LCB
A352-LC3
A351-CF8
|
A182-F304
|
聚四氟乙烯
|
A216-WCB
|
四、低温截止阀 主要性能规范
| 型号 |
压力级
(磅级) |
常温试验压力 Ps ( MPa ) |
低温密
封试验
压力
Ps ( MPa ) |
工作温度及适用介质 |
| 壳体 |
密封(气) |
上密封 |
|
DJ40Y
|
150
|
3.0
|
0.6
|
2.2
|
0.6
|
-46 ℃ 氨、液氮丙烷
|
-101 ℃ 乙烯二氧化碳
|
-196 ℃ ；甲烷液化天然气
|
|
DJ40Y
|
300
|
7.5
|
0.6
|
5.5
|
1.0
|
|
DJ40Y
|
600
|
15
|
0.6
|
11
|
1.0
|
五、低温截止阀 订货须知
订货时请填写《规格书》或注明以下内容： 1 、若订货前未选定型号，请向我们提供使用参数 :1. 公称通径， 2. 流体性质(包括公称压力、温度、粘度或酸碱性)，3. 阀体、阀芯材料。 2 、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购； 3 、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
彬米公司专业生产低温截止阀系列产品 , 欢迎来电咨询低温截止阀产品详细信息 . 我们将竭诚为您提供优质的服务！ |
