锻钢截止阀 是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。 高压锻钢截止阀 适用的压力、温度范围很大，锻钢截止阀适用于小口径的管道，密封面不易磨损、擦伤，密封性能好，启闭时阀瓣行程小，启闭时间较短，阀门高度较小。
 |
 |

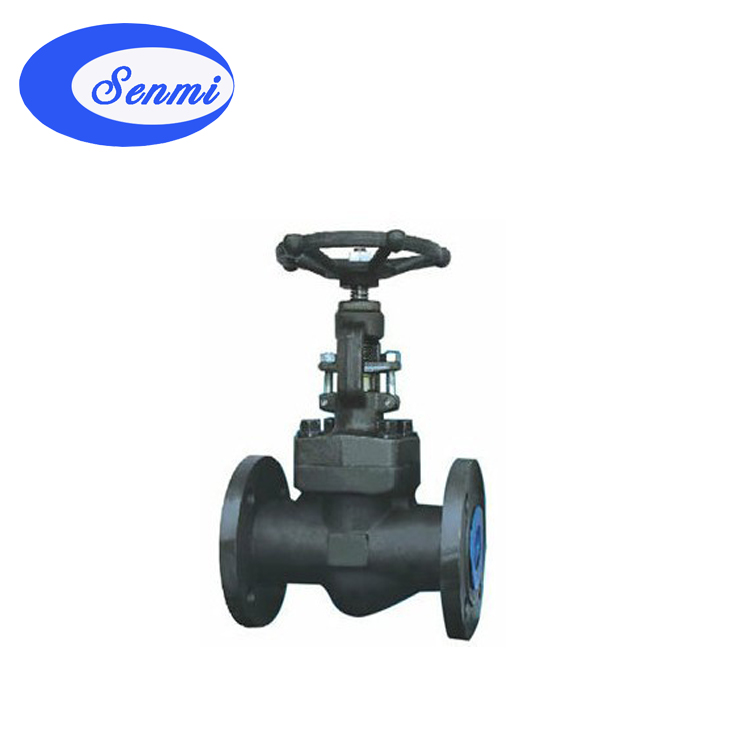

| 锻钢截止阀 ( 法兰式 ) |
锻钢截止阀 ( 焊接式 ) |
二、锻钢截止阀 执行标准
| 设计制造 |
GB12224 GB/T12228 BG/T12235 |
|
结构长度
|
JB/T96-95
|
|
法兰尺寸
|
JB/T82.1~82.4-94
|
|
检验和试验
|
GB/T13927
|
三、锻钢截止阀 主要零件材料
| 试验项目( PN ) |
1.6 |
2.4 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
|
密封试验
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
17.6
|
|
气密封试验
|
0.6
|
|
适用温度
|
≤425 ℃
|
|
适用介质
|
水、油品、蒸气
|
四、锻钢截止阀 主要性能规范
| 序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1
|
阀体
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀瓣
|
A276 420
|
A276 F22
|
A276 304(L)
|
A276 F316(L)
|
|
3
|
阀杆
|
A182 F6a
|
A182
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
垫片
|
316 夹柔性石墨
|
316 夹 PTFE
|
|
5
|
阀盖
|
A105N
|
A182 F22
|
A182/F304(L)
|
A182/F316(L)
|
|
6
|
阀盖 螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
圆柱销
|
A276 420
|
A276 304
|
|
8
|
填料压套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
9
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
10
|
填料压板
|
A105
|
F182 F304
|
|
11
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
阀杆螺母
|
A276 410
|
|
13
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
14
|
铭牌
|
SS
|
|
15
|
手轮
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸气、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29°C ～ 425°C
|
-29°C ～ 550°C
|
-29°C ～ 200°C
|
五、锻钢截止阀 订货须知
订货时请填写《规格书》或注明以下内容： 1 、若订货前未选定型号，请向我们提供使用参数 :1. 公称通径， 2. 流体性质(包括公称压力、温度、粘度或酸碱性)，3. 阀体、阀芯材料。 2 、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购； 3 、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
彬米公司专业生产锻钢截止阀系列产品 , 欢迎来电咨询高压锻钢截止阀产品详细信息 . 我们将竭诚为您提供优质的服务！
