一、手动衬胶截止阀 产品概述
1 、手动衬氟截止阀、手动衬胶截止阀 J41F46 、 J41X 型直通式、 J45F46 型直流式、 J44F46 型角式截止阀，手动衬氟截止阀、手动衬胶截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通径 1/4 )等项优点，手动衬氟截止阀、手动衬胶截止阀被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。 2 、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
|
|
|
|

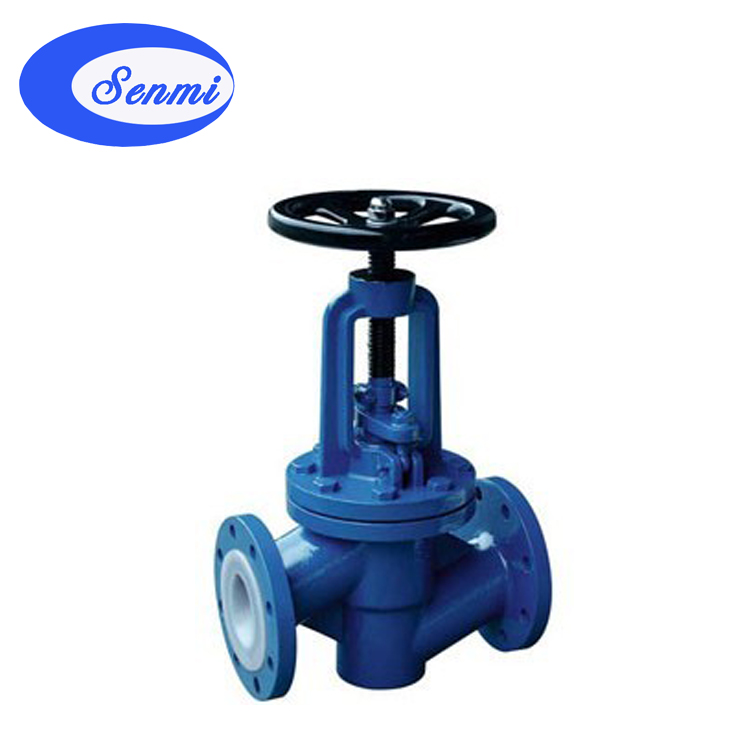

衬胶截止阀 ( 直通式 )
|
衬氟截止阀
|
二、手动衬胶截止阀 技术规范
|
设计标准
|
GB12233/GB12233
|
|
结构长度
|
GB12221
|
|
法兰标准
|
JB/T79-94
|
|
GB9113.1-26
|
|
检验试验
|
GB/T13927
|
|
驱动方式
|
手动、电动、气动
|
三、手动衬胶截止阀 主要零件材料
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸阀
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
阀体 / 端盖 / 闸板
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
阀杆
|
35
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
衬里 / 阀座
|
PTFE(F4) 、 PCTFE(F3) 、 FEP(F46) 、 PFA( 可溶性 4)
|
|
填料 / 压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
活节螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
阀杆螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|
紧固螺母
|
45
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
螺母
|
|
0Cr18Ni9
|
0Cr18Ni9
|
|
手轮
|
WCB
|
WCB
|
WCB
|
四、手动衬胶截止阀 订货须知
订货时请填写《规格书》或注明以下内容： 1 、若订货前未选定型号，请向我们提供使用参数 :1. 公称通径， 2. 流体性质(包括公称压力、温度、粘度或酸碱性)，3. 阀体、阀芯材料。 2 、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购； 3 、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。 |
