不锈钢截止阀
放大图片

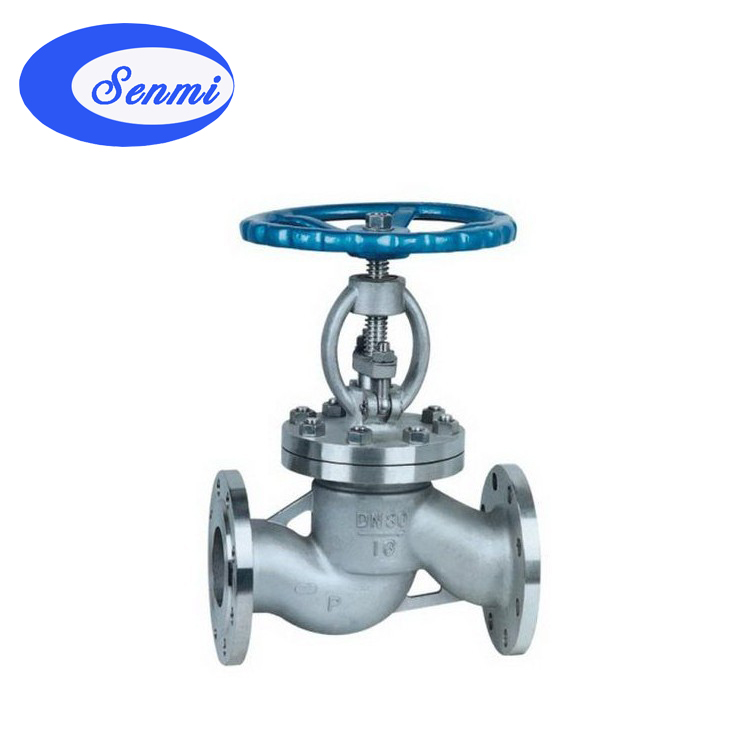

产品名称： 不锈钢截止阀
产品型号：
产品特点： 不锈钢截止阀
不锈钢截止阀详细资料：

一、不锈钢截止阀应用规范:

1、设计制造按GB12235-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/G79-94

4、阀门检查和试验按GB13927

二、不锈钢截止阀性能规范：

型号 公称压力 试验压力 工作温度(℃) 适用介质
强度(水)(Mpa) 密封(水)空气(Mpa) 低压密封空气(Mpa)
J41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID
J41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类
ACETIC ACID
醋酸类
NITRIV ACID
硝酸类
J41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETIC ACID
J41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类

三、不锈钢截止阀主要零件材质：

零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
阀杆 ZG1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
压盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

四、不锈钢截止阀1.6MPa主要连接尺寸及重量:

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170

不锈钢截止阀2.5MPa主要连接尺寸及重量：

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170

不锈钢截止阀4.0MPa主要连接尺寸及重量：

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 491 705 850 1234

不锈钢截止阀6.4MPa主要连接尺寸及重量：

尺寸 DN 15 20 25 40 50 65 80 100 125 150
L mm 170 190 210 230 260 300 340 380 430 550
H mm 195 228 250 325 360 410 450 485 537 646
W mm 140 160 180 200 240 280 320 360 400 450
重量 kg 10 13 15 19 25 35 48 56 125 157

10.0MPa主要连接尺寸及重量：

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L mm 170 190 210 230 260 300 340 380 430 500 550 650 775 900
H mm 195 228 250 325 360 410 450 485 537   840 925 1015 1200
W mm 100 100 120 160 160 180 200 200 240 - - - - -
重量 kg 10 12 17 25 30 40 68 92 107 - 310 590 850 1040

16.0MPa主要连接尺寸及重量：

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 170 190 210 230 260 300 340 380 430 500 550 650
H mm 148 156 175 200 231 262 470 500 557 613 671 765
W mm 100 100 120 140 160 180 360 400 450 450 500 500
重量 kg 4.64 7.42 10.07 12.3 15.2 29.71 65 83 125 175 249 375
