一、产品[水封式截止阀]的详细资料：

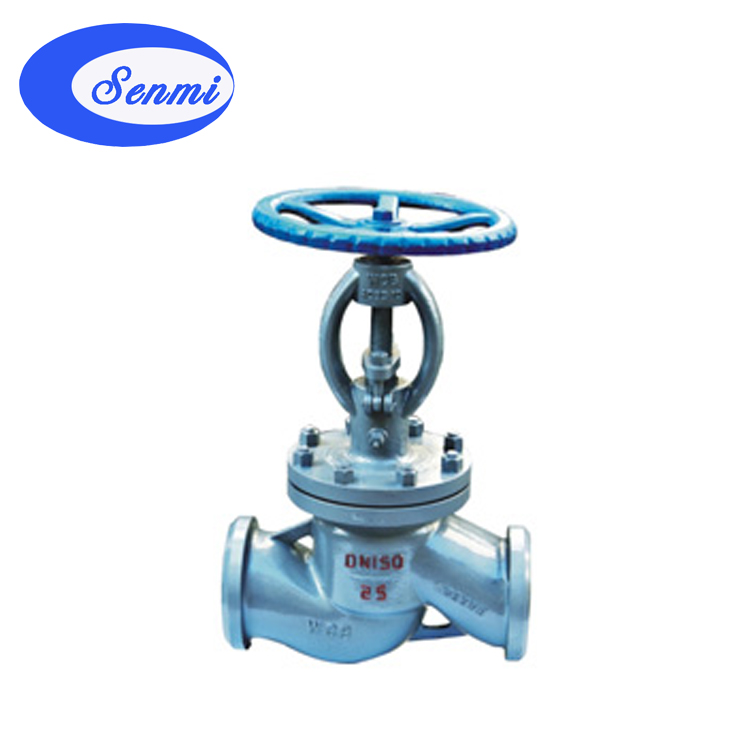

产品名称：水封式截止阀
产品特点：DS系列水封截止阀适用于公称压力≤4 DMPa，工作温度≤400℃或≤550℃，工作介质为水蒸汽油品和非腐蚀性气体的管路上作启闭装置用．尤其适用于火电厂汽机真空冷凝系统有截止阀和闸阀两种形式.水封式阀门价格,水封式阀门厂家,水封式阀门报价。
二、水封式截止阀结构与性能特点：
1结构形式：阀盖填料室具有水循环密封结构，当接口通人压力为0 6～l 0MPa的水时．可使系统与大气隔离，保证系统具有良好的气密性.
2连接形式：承插焊连接．法兰连接和焊接连接.
3驱动方式：手动和电动.
4 DS／Z型系列采用双闸板双向弹性密封、启闭灵活迅速密封可靠；真空隔断截止阀 阀杆与阁瓣采用动连接，阀瓣与阀座垂直座封；启闭行程和阀门高度小.
5产品结构简单紧凑合理检修方便使用寿命长.
6在管路上作启闭置用．必须处于全开或全闭状态，不得用于调节流量.
三、水封式截止阀主要性能规范-试验压力：
|
试验压力
|
公称压力PN(MPa)
|
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
壳体强度试验
|
1.5
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
密封试验
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
上密封试验
|
1.1
|
11.8
|
2.8
|
4.4
|
7.0
|
11.0
|
四、水封式截止阀使用范围：
|
产品类别
|
适用温度()
|
适用介质
|
|
碳钢型(C)
|
≤400
|
水、蒸汽、油品、非腐蚀性气体
|
|
合金钢(I)
|
≤550
|
五、水封式截止阀主要零件材料：
|
产品类型
|
零件名称
|
|
阀体、阀盖、支架
|
阀杆
|
阀扳、阀瓣、密封面
|
阀座密封面
|
阀杆螺母
|
填料
|
|
碳钢型(C)
|
WCB
25
|
2Cr13
|
Cr13型不锈钢或硬质合金
|
Crl3型小锈钢
|
铝青铜
|
柔性石墨
|
|
合金钢(I)
|
WC6
WC9
|
25Cr2Mo1VA
|
硬质合盒
|
硬质合金
|
|
