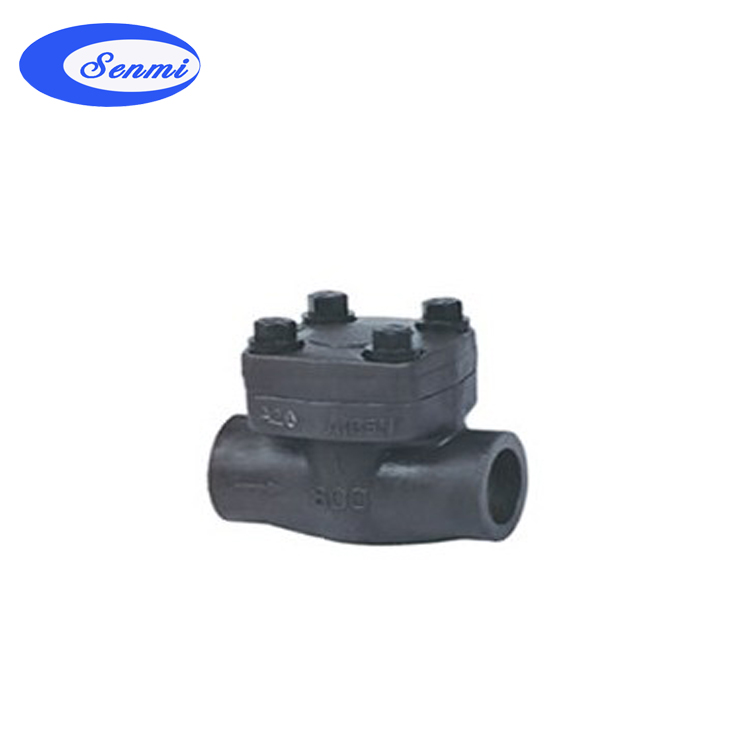

一、锻钢止回阀 概述
锻钢止回阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
止回阀还有三种不同的结构设计，分别是：立升式止回阀、球形止回阀和旋启式止回阀。连接方式有法兰,对焊等!
二、锻钢止回阀 止回阀的结构设计和规范：
止回阀制造按MSS SP-118,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25.
三、锻钢止回阀 结构型式如下：
1.全通径或缩径；
2.立升式止回阀
3.球形止回阀
4.旋启式止回阀
5.可按要求采用弹簧辅助复位
6.采用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
7.承插焊接ANSI/ASME B16.11
8.螺纹端(NPT端)按ANSI/ASME B1.20.1
四、锻钢止回阀 材料表
|
序号NO.
|
名 称
|
美标碳钢CS to ASTM
|
美标合金钢AS to ASTM
|
美标不锈钢钢SS to ASTM
|
|
Part Name
|
Type A 105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
Body
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
立升式阀瓣
|
Piston Disc
|
A276 410
|
A276 304
|
A276 F304(L)
|
A276 F316(L)
|
|
3
|
垫片
|
Gasket
|
Corrugated SS+graphite
|
SS+PTFE
|
|
4
|
阀盖
|
Bonnet
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
铭牌
|
Nameplate
|
|
|
6
|
螺栓
|
Bolt
|
A193 B7
|
A193 B16
|
A193 B8M
|
A193 B8M
|
|
7
|
球
|
Ball
|
A182 F304
|
A182 F304
|
A182 F304
|
A182 F304
|
锻钢止回阀适用介质 Suitable Medium
|
(水、油、气等)W.O.G.etc
|
(酸类)HNO3,CH3OOH etc
|
|
适用温度Suitable Temperature
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注：可按要求采用其他材料 Note:Other materials are available upon request.
CS=碳钢 AS=合金钢 SS=不锈钢 CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel
五、锻钢止回阀 尺寸和重量表 Dimensions(mm)and Weights(Kg)
|
通径
|
缩径RB
|
3/8
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
|
|
NPS
|
全径FB
|
|
3/8
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
|
L
|
150～800Lb
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
900～1500Lb
|
111
|
111
|
111
|
130
|
152
|
172
|
220
|
220
|
|
H(OPEN)
|
150～800Lb
|
61
|
61
|
65
|
79
|
95
|
103
|
118
|
132
|
|
900～1500Lb
|
65
|
79
|
79
|
97
|
104
|
120
|
139
|
215
|
|
Weights
|
Bolted
|
150～800Lb
|
1.4
|
1.2
|
1.5
|
3.1
|
3.9
|
5.6
|
8.9
|
12.5
|
|
900～1500Lb
|
1.6
|
3.4
|
3.3
|
5.5
|
6.0
|
9.2
|
12.9
|
16.2
|
|
Welded
|
150～800Lb
|
1.1
|
1.0
|
1.2
|
2.9
|
3.3
|
4.9
|
8.1
|
10.9
|
|
900～1500Lb
|
1.3
|
3.2
|
3.1
|
4.8
|
5.4
|
8.5
|
11.2
|
14.3
|
