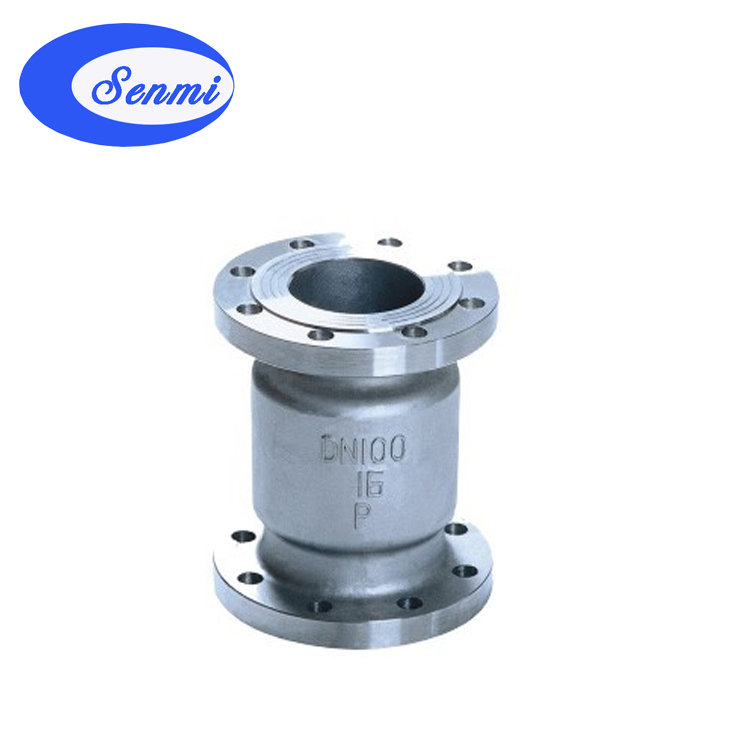

H42立式止回阀|对焊止回阀

一、H42立式止回阀 概述

SENMI立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。
立式止回阀由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。

H42立式止回阀	H42立式止回阀

二、H42立式止回阀 应用规范

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
立式止回阀阀体材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
阀门国家标准		GB/T12220
机械部标准		JB/T7928

三、H42立式止回阀 性能范围

型号	公称 压力	试验压力			工作温度(℃)
		强度 (水)Mpa	密封 (水)空气(Mpa)	低压密封 (空气)Mpa
H42W-16	1.6	2.4	1.8	0.6	≤200
H42W-25	2.5	3.8	2.8	0.6	≤200
H42W-40	4.0	6.0	4.4	0.6	≤200

四、H42立式止回阀 主要连接尺寸和外型尺寸

型号	公称通径 DN	尺寸(mm)
		L	D	D1	D2	H	b	Z-Φd
H42W-16)	15	130	95	65	45	77	14	4-14
	20	150	105	75	55	77	14	4-14
	25	160	115	85	65	80	16	4-14
	32	180	135	100	78	85	16	4-18
	40	200	145	110	85	95	16	4-18
	50	230	160	125	100	105	16	4-18
	65	290	180	145	120	120	18	4-18
	80	310	195	160	135	130	20	8-18
	100	350	215	180	155	140	20	8-18
	125	400	245	210	185	155	22	8-18
	150	480	280	240	210	180	24	8-23
	200	600	335	295	265	215	26	12-23
H42W-25	15	130	95	65	45	77	16	4-14
	20	150	105	75	55	80	16	4-14
	25	160	115	85	65	85	16	4-14
	32	180	135	100	78	95	18	8-18
	40	200	145	110	85	105	18	8-18
	50	230	160	125	100	120	20	8-18
	65	290	180	145	120	130	212	8-18
	80	310	195	160	135	140	22	8-18
	100	350	230	190	160	155	24	8-23
	125	400	270	220	188	180	28	8-25
	150	480	300	250	218	215	30	8-25
	200	600	360	310	278	973	34	12-25
