| 产品名称： |
静音止回阀(DRVZ)|法兰止回阀 |
| 产品型号： |
DRVZ |
| 产品特点： |
SENMI专业制造静音止回阀，法兰止回阀，消声止回阀，静音缓闭式止回阀，不锈钢止回阀，橡胶瓣止回阀，蝶式止回阀，升降式止回阀，高温高压止回阀等止回阀生产厂家，欢迎各新老客户来电咨询洽谈！全国服务热线：4001-123-180 |
|
静音止回阀(DRVZ)|法兰止回阀
一、静音止回阀(DRVZ) 结构及用途
SENMI静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。静音止回阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。
 |
 |
|

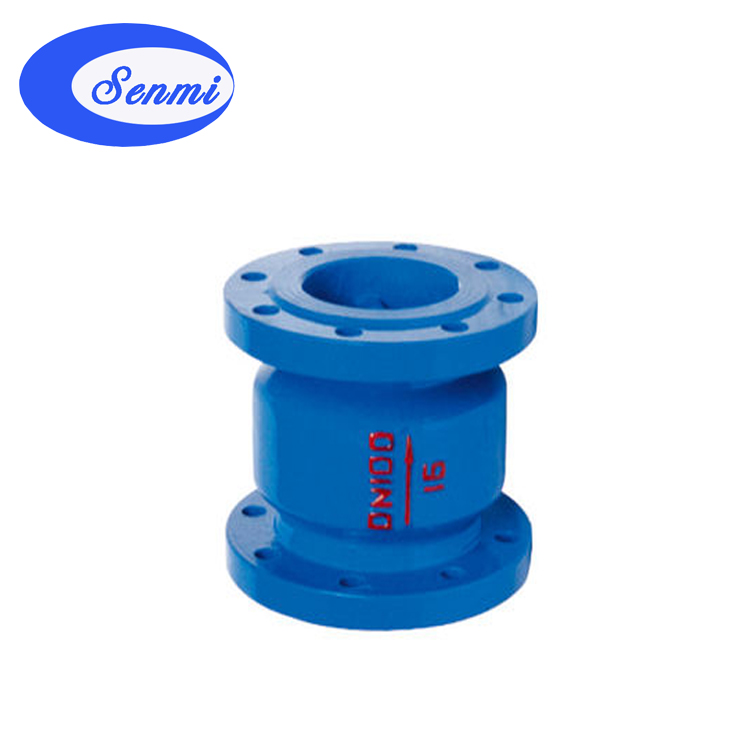

静音止回阀(DRVZ)
|
静音止回阀(DRVZ) 结构图
|
二、静音止回阀(DRVZ) 主要技术参数
|
公称压力
|
1.0
|
1.6
|
2.5
|
|
最高工作压力
|
1.0
|
1.6
|
2.5
|
|
密封试验压力
|
1.1
|
1.76
|
2.75
|
|
壳体试验压力
|
1.5
|
2.4
|
3.75
|
|
|
水
|
|
介质温度
|
X＜80℃， T≤150℃， H≤200℃
|
三、静音止回阀(DRVZ) 主要外形尺寸
|
公称通径
|
L
|
|
50
|
120
|
|
65
|
150
|
|
80
|
180
|
|
100
|
240
|
|
125
|
300
|
|
150
|
350
|
|
200
|
450
|
|
250
|
500
|
|
300
|
550
|
|
350
|
572
|
|
400
|
600
|
|
450
|
650
|
|
500
|
700
|
四、静音止回阀(DRVZ) 主要零件材料
|
零件名称
|
材料
|
|
阀体、导流体
|
铸铁、铸钢
|
|
阀座、轴瓦、阀瓣、轴
|
青铜或不锈钢
|
|
弹簧
|
不锈钢
|
