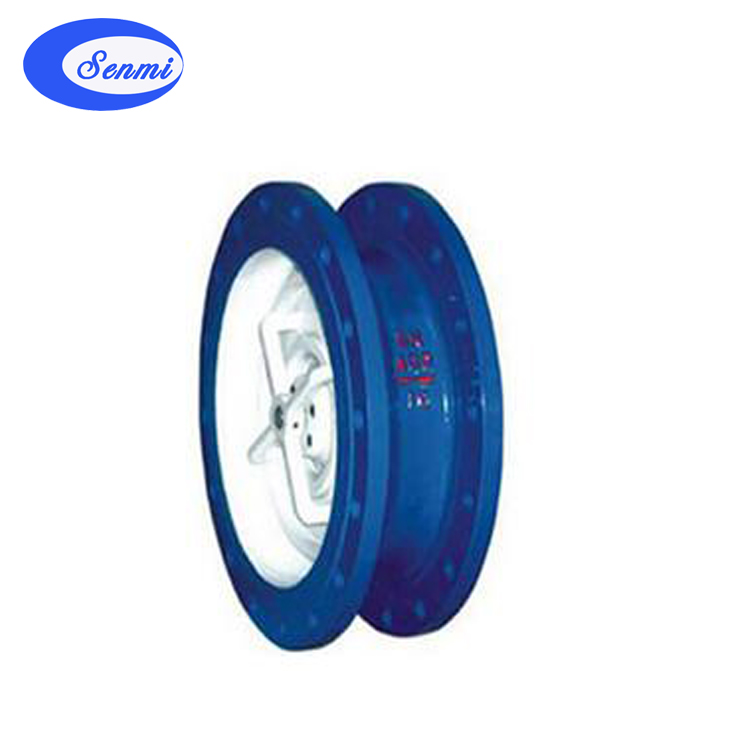

大口径静音式止回阀主要特点
CVKR大口径止回阀是大口径静音式止回阀，采用符合水力学的轮廓设计，取得较佳的流线型水路，内部附有倒流体的设计能保证管道最小的压力损失。CVKR大口径止回阀一般安装于大型水泵出水口处，可在水流倒流前先行快速关闭，避免产生水锤、水击声和破坏性冲击，以达到静音、防止介质倒流和保护设备的目的。CVKR大口径止回阀广泛用于大型给排水、消防、暖通、工业等系统管路。
大口径静音式止回阀适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
大口径静音式止回阀技术参数
| 公称通径 DN (mm) |
50～600 |
| 公称压力 MPa |
1.0/1.6/2.5 |
| 工作温度 ℃ |
-10～80 |
| 密封试验 |
1.1倍公称压力 |
| 壳体试验 |
1.5倍公称压力 |
大口径止回阀 材质说明
序 号 |
零件名称 |
材 质 |
| 1 |
阀 体 |
GG25 |
| 2 |
阀 盘 |
QA19-4 |
| 3 |
轴 承 |
QA19-4 |
| 4 |
弹 簧 |
SUS316 |
| 5 |
导流体 |
GG25 |
| 6 |
阀 座 |
QA19-4 |
大口径止回阀 主要外形尺寸：(法兰钻孔按GB/T17241.6-1998标准)
型号 |
公称
通径
DN |
D1 |
D2 |
D3 |
N-фD |
L |
1.0
MPa |
1.6
MPa |
1.0
MPa |
1.6
MPa |
1.0
MPa |
1.6
MPa |
1.0
MPa |
1.6
MPa |
| CVKR-0300 |
300 |
370 |
400 |
410 |
460 |
12-13 |
12-28 |
181 |
| CVKR-0350 |
350 |
429 |
460 |
470 |
520 |
16-23 |
16-28 |
184 |
| CVKR-0400 |
400 |
480 |
515 |
525 |
580 |
16-28 |
16-31 |
191 |
| CVKR-0450 |
450 |
530 |
565 |
585 |
640 |
20-28 |
20-31 |
203 |
| CVKR-0500 |
500 |
582 |
620 |
650 |
715 |
20-28 |
20-34 |
219 |
| CVKR-0600 |
600 |
682 |
725 |
770 |
810 |
840 |
20-31 |
20-37 |
222 |
| CVKR-0700 |
700 |
794 |
840 |
840 |
895 |
910 |
24-31 |
24-37 |
280 |
| CVKR-0800 |
800 |
901 |
950 |
950 |
1015 |
1025 |
24-34 |
24-40 |
356 |
| CVKR-0900 |
900 |
1001 |
1050 |
1050 |
1125 |
1125 |
28-40 |
28-40 |
368 |
| CVKR-1000 |
1000 |
1112 |
1160 |
1140 |
1230 |
1255 |
28/-43 |
28-43 |
432 |
| CVKR-1200 |
1200 |
1328 |
1380 |
1390 |
1455 |
1485 |
32-49 |
32-49 |
524 |
|
