| 产品名称： |

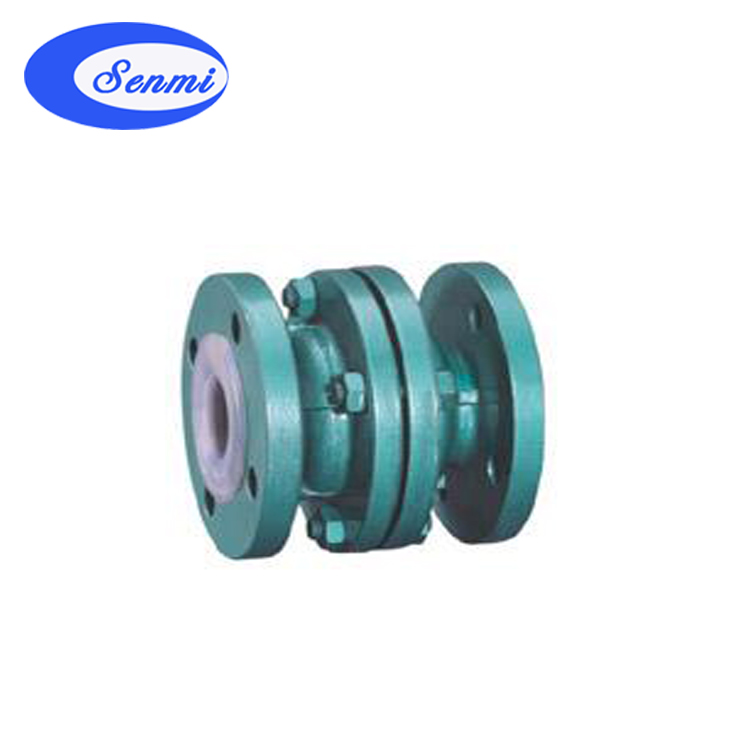

立式衬氟止回阀 |
| 产品型号： |
|
| 产品特点： |
H40F46立式衬氟止回阀主要型号有全衬里H40F46型，H42F46和H72F46立式衬氟止回阀，其中H40F46是一种新型结构，阀瓣为半球型，它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。立式衬氟止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门 |
|
立式衬氟止回阀工作原理：
H40F46立式衬氟止回阀主要型号有全衬里H40F46型，H42F46和H72F46立式衬氟止回阀，其中H40F46是一种新型结构，阀瓣为半球型，它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。立式衬氟止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。
立式衬氟止回阀产品特点：
1、立式衬氟止回阀无需外加任何能源装置，减少运行成本。
2、适用于一般工况及磨损或腐蚀介质的特种工况。
3、独特的设计特点允许固体颗粒物须畅地通过阀门，甚至可以利用身的柔性将固体颗粒包裹住以保证密封。
4、防倒灌倒流效果好，利用橡胶本身的弹性及反向背压的作用。
5、密封可靠，特别是新型弯曲形阀嘴，进一步增加密封性，减少渗漏量或无渗漏。
6、工作时通过内外压力差来自然地实现开启与闭合，是强腐蚀性介质及电站脱硫。
立式衬氟止回阀主要零件材料及标准:
|
零件名称
|
材 料
|
技术规范
|
|
上下阀体
|
铸铁、铸钢、不锈钢、内衬F46 、F3
|
设计标准
|
GB12224
|
|
阀瓣
|
铸钢、不锈钢、衬F46 、F3
|
结构长度
|
GB12221
|
|
垫圈
|
F4
|
法兰标准
|
JB/T79-78
|
|
公称通径
|
PN0.6(MPa)主要外形尺寸和连接尺寸(mm)
|
参考值
|
重量
|
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
H
|
㎏
|
|
25
|
152
|
100
|
75
|
60
|
3
|
14
|
4-Φ12
|
130
|
76
|
6
|
|
32
|
152
|
120
|
90
|
70
|
3
|
16
|
4-Φ14
|
140
|
76
|
8
|
|
40
|
178
|
130
|
100
|
80
|
3
|
16
|
4-Φ14
|
160
|
89
|
10
|
|
50
|
178
|
140
|
110
|
90
|
3
|
16
|
4-Φ14
|
170
|
89
|
14
|
|
65
|
190
|
160
|
130
|
110
|
3.5
|
18
|
4-Φ14
|
200
|
95
|
18
|
|
80
|
203
|
185
|
150
|
125
|
3.5
|
18
|
4-Φ18
|
220
|
101
|
21
|
|
100
|
267
|
205
|
170
|
145
|
4
|
20
|
4-Φ18
|
240
|
133
|
40
|
|
125
|
305
|
235
|
200
|
175
|
4
|
20
|
8-Φ18
|
280
|
152
|
70
|
|
150
|
394
|
260
|
225
|
200
|
4
|
20
|
8-Φ18
|
315
|
197
|
90
|
|
公称通径
|
PN1.0(MPa)主要外形尺寸和连接尺寸(mm)
|
参考值
|
重量
|
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
H
|
㎏
|
|
25
|
152
|
115
|
85
|
65
|
3
|
16
|
4-Φ14
|
130
|
76
|
7
|
|
32
|
152
|
135
|
100
|
70
|
3
|
18
|
4-Φ18
|
140
|
76
|
9
|
|
40
|
178
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
160
|
89
|
12
|
|
50
|
178
|
160
|
125
|
100
|
3
|
18
|
4-Φ18
|
170
|
89
|
15
|
|
65
|
190
|
180
|
145
|
120
|
3.5
|
20
|
4-Φ18
|
200
|
95
|
20
|
|
80
|
203
|
195
|
160
|
135
|
3.5
|
20
|
4-Φ18
|
220
|
101
|
24
|
|
100
|
267
|
215
|
180
|
155
|
4
|
22
|
8-Φ18
|
240
|
133
|
44
|
|
125
|
305
|
245
|
210
|
185
|
4
|
24
|
8-Φ18
|
280
|
152
|
75
|
|
150
|
394
|
280
|
240
|
210
|
4
|
24
|
8-Φ23
|
315
|
197
|
95
|
|
|
|
 |
|
