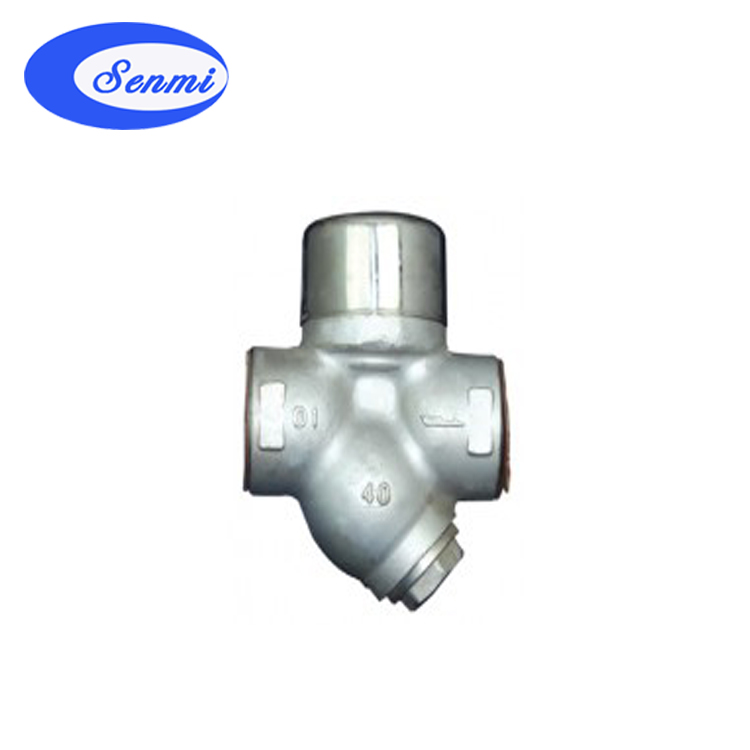

内螺纹热动力式疏水阀特点及原理
内螺纹热动力式疏水阀结构独特、价格低、动作可靠。漏气率<3%，不受压力波动的影响，压力范围大。由于密封面不锈钢，使用寿命高于国内同类产品。
热动力式疏水阀是根据柏努力定律及蒸汽与凝结水的物理特性,通过排放凝结水来改变作用在阀片上的动、静压力而使疏水阀执行无件-----阀片开关阀门.
工作原理:
当装置刚启动时,首先在较低的压力下空气和冷凝水流过疏水阀,通过入口孔托起阀片,再由出口孔排出,当压力、温度上升后,内压上升,推动凝结水很快地通过疏水阀,在进出口之间存有很大的压降,由于蒸汽比同样重的凝结水的体积大的多,而增大流速,这时阀片的静压降低,使阀片下落,蒸汽从出口孔中间由四周流向阀片和阀盖之间的间隙,进入压力室,将阀片压在密封环上,关闭阀门.当压力室的蒸汽温度降低,开始冷凝,使压力室内的压力降低,进口压力托起阀片,疏水阀开启进行排水.
内螺纹热动力式疏水阀排水量参照表（Kg/h）
|
产品型号
Produstion Type
|
DN
|
工作压差（Mpa)
|
|
0.05
|
0.15
|
0.4
|
0.6
|
1.0
|
1.6
|
2.5
|
|
CS19H-16C
CS49H-16C
CS69H-16C
|
15,20,25
|
150
|
280
|
400
|
475
|
600
|
800
|
|
|
32,40,50
|
550
|
650
|
900
|
1200
|
1700
|
2100
|
|
|
CS19H-25
CS49H-25
CS69H-25
|
15,20,25
|
1717
|
1828
|
2536
|
2701
|
3202
|
3581
|
|
|
32,40
|
56
|
|
119
|
|
321
|
470
|
534
|
|
50
|
1800
|
2050
|
2600
|
3000
|
3500
|
4300
|
5000
|
|
CS19H-40
CS49H-40
CS69H-40
|
15,20,25
|
56
|
|
119
|
|
321
|
470
|
534
|
|
32,40,50
|
1800
|
2050
|
2600
|
3000
|
3500
|
4300
|
5000
|
【内螺纹热动力式疏水阀外形连接尺寸】
|
产品型号
Produstion Type
|
DN
|
螺纹连接
|
承接焊连接
|
重量
（kg)Weight
|
法兰连接
|
重量
（kg)Weight
|
|
RC
|
L
|
H
|
H1
|
L
|
H
|
H1
|
D’
|
t
|
L
|
H
|
H1
|
D
|
K
|
d
|
c
|
f
|
N-φ
|
|
(mm)
|
(mm)
|
(mm)
|
|
|
15
|
1/2
|
75
|
57
|
35
|
75
|
57
|
35
|
23
|
7
|
1.23
|
150
|
57
|
35
|
95
|
65
|
45
|
14
|
2
|
4-14
|
3.13
|
|
20
|
3/4
|
85
|
60
|
43
|
85
|
60
|
43
|
28
|
7
|
1.32
|
150
|
60
|
43
|
105
|
75
|
55
|
14
|
2
|
4-14
|
3.70
|
|
25
|
1
|
95
|
68
|
50
|
95
|
68
|
50
|
33
|
10
|
1.67
|
160
|
68
|
50
|
115
|
85
|
65
|
14
|
2
|
4-14
|
4.78
|
|
32
|
11/4
|
105
|
90
|
80
|
105
|
90
|
80
|
42
|
12
|
6.7
|
200
|
90
|
80
|
135
|
100
|
78
|
16
|
2
|
4-18
|
10.8
|
|
40
|
11/2
|
110
|
90
|
80
|
110
|
90
|
80
|
52
|
12
|
6.9
|
230
|
90
|
80
|
145
|
110
|
85
|
16
|
3
|
4-18
|
10.84
|
|
50
|
2
|
170
|
95
|
87
|
130
|
95
|
87
|
62
|
12
|
7.7
|
230
|
95
|
87
|
160
|
125
|
100
|
16
|
3
|
4-18
|
13.62
|
|
CS19H-40
CS49H-40
CS69H-40
|
15
|
1/2
|
75
|
61
|
41
|
75
|
61
|
41
|
23
|
9
|
1.23
|
150
|
61
|
41
|
95
|
65
|
45
|
16
|
2
|
4-14
|
3.13
|
|
20
|
3/4
|
85
|
64
|
45
|
85
|
64
|
45
|
28
|
12
|
1.32
|
150
|
64
|
45
|
105
|
75
|
55
|
16
|
2
|
4-14
|
3.70
|
|
25
|
1
|
95
|
68
|
45
|
95
|
68
|
45
|
33
|
15
|
1.67
|
160
|
68
|
45
|
115
|
85
|
65
|
16
|
2
|
4-14
|
4.78
|
|
32
|
11/4
|
105
|
81
|
56
|
105
|
81
|
56
|
40
|
15
|
6.7
|
200
|
81
|
56
|
135
|
100
|
78
|
18
|
2
|
4-18
|
11.7
|
|
40
|
11/2
|
110
|
81
|
56
|
110
|
81
|
56
|
50
|
15
|
6.82
|
230
|
81
|
56
|
145
|
110
|
85
|
18
|
3
|
4-18
|
11.82
|
|
50
|
2
|
120
|
89
|
64
|
120
|
89
|
64
|
60
|
20
|
7.62
|
230
|
89
|
64
|
160
|
125
|
100
|
20
|
3
|
4-18
|
14.14
|
|
