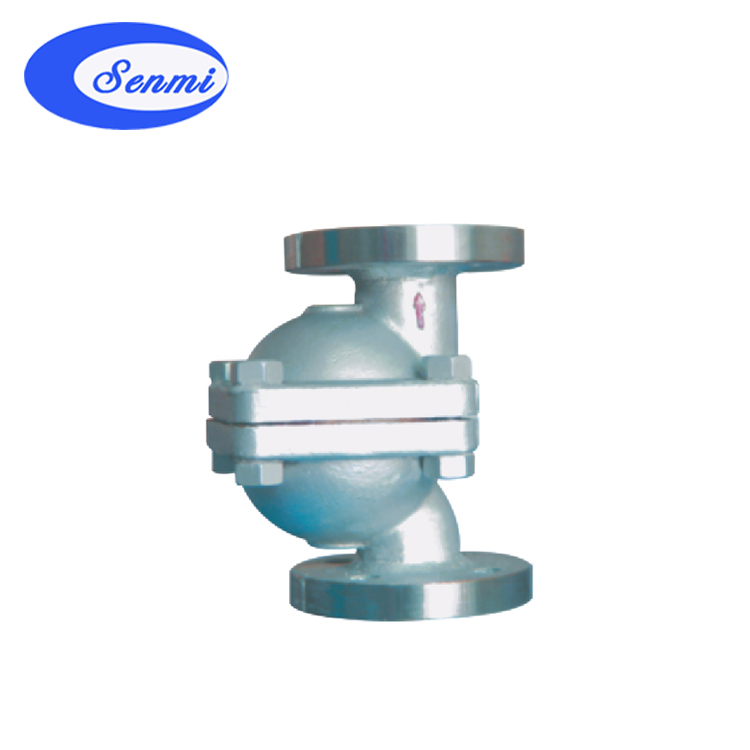

立式浮球式蒸汽疏水阀
放大图片
产品名称: 立式浮球式蒸汽疏水阀
产品型号:
产品特点: 立式自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长
立式浮球式蒸汽疏水阀详细资料:

立式浮球式蒸汽疏水阀工作原理

立式自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚起动时,管道内出现空气和低温冷凝水,双金属自动排空气元件把浮球推离阀座,阀门打开,排除不凝结气体,低温冷凝水流进疏水阀,浮球上升,凝结水迅速排放。装置很快提升温度,管道内温度上升到饱和温度之前,双金属自动排空气元件感温变型伸直;蒸汽疏水阀进入正常运行状况,浮球随液位升降调节阀孔流量;当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。

立式浮球式蒸汽疏水阀结构尺寸

型     号
通径
( mm )
连接方式
外形尺寸
重 量
kg
H
L
CS11H-16-ⅠL

CS11H-16C-ⅠL
15
螺纹
120
84 2.2
20
120
84 2.2
25
120
84 2.2
CS41H-16-ⅠL

CS41H-16C-ⅠL
15
法兰
150
84
4.5
20
150
84
4.5
25
150
84
4.5
CS11H-16-ⅡL

CS11H-16C-ⅡL
15
螺纹
160
  170
5.4
20
160
170
5.4
25
160
170
5.4
CS41H-16-ⅡL

CS41H-16C-ⅡL
15
法兰
210
195
6.7
20
210
195
6.7
25
210
195
6.7
