| 产品名称： |

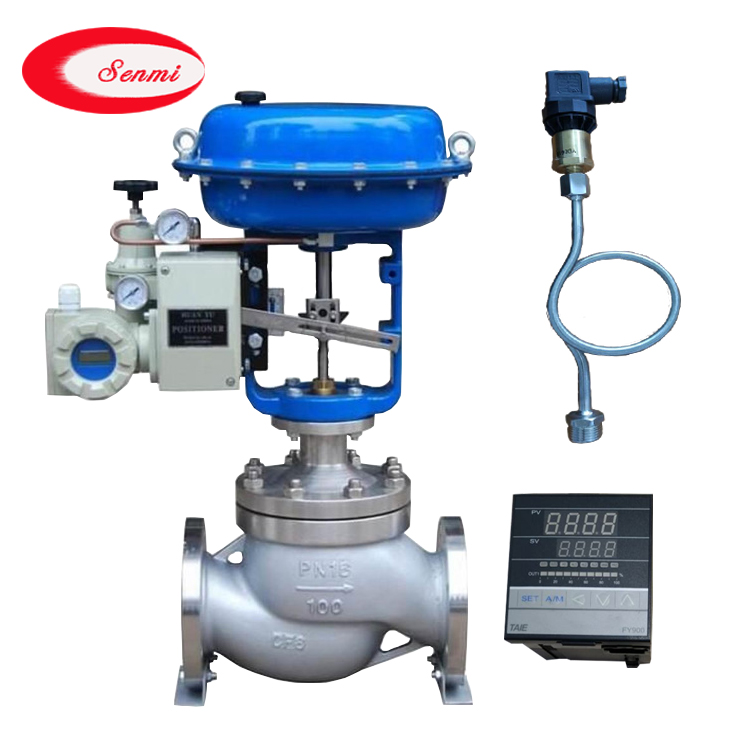

智能气动防爆调节阀 |
| 产品型号： |
SMZJYP |
| 产品特点： |
SENMI专业生产气动压力调节阀,气动比例调节阀,智能气动调节阀,蒸汽压力调节阀,导热油压力调节阀等压力调节阀,所产气动压力调节阀,气动比例调节阀,智能气动调节阀,蒸汽压力调节阀,导热油压力调节阀质量上乘,价格合理,欢迎来电咨询! |
|
SMZJYP气动压力调节阀 是一种压力平衡式调节阀，采用笼式套筒导向、双密封结构，配用多弹簧气动薄膜执行机构，执行机构高度低、重量轻、装备简便。 气动压力调节阀 阀芯采用笼式套筒阀芯，将气源压力变换为阀芯的直线位移，自动的控制调节阀开度，达到对管道内流体的压力连续调节。气动压力调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许泄露小、阀前后压差较大的工作场合。
气动防爆压力调节阀主要技术参数阀体
|
阀体形式
|
直通铸造球型阀
|
|
公称通径
|
DN20～300mm
|
|
公称压力
|
PN1.6、2.5、4.0、6.4MPa
|
|
法兰标准
|
GB/T9113、 JB/T79
|
|
连接形式
|
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
|
|
阀盖形式
|
标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
阀内件
|
阀芯形式
|
笼式套筒型阀芯
|
|
流量特性
|
线性、等百分比
|
气动压力调节阀执行机构及附件、作用形式
|
执行器型式
|
ZHA/B多弹簧簿膜执行机构
|
|
执行器型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHAB-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面积(cm2)
|
350
|
350
|
560
|
900
|
1400
|
|
行程(mm)
|
10、16
|
25
|
40
|
40、60
|
100
|
|
弹簧范围(KPa)
|
20～100（标准）、20-60、60-100、40-200、80-240
|
|
膜片材料
|
丁青橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
|
供气压力
|
140～400KPa
|
|
气源接口
|
RC1/4"
|
|
环境温度
|
-30～+70℃
|
|
可配附件
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
|
作用形式
|
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
|
主要零件材料及结构图
|
1
|
阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
垫片
|
PTFE/金属石墨垫片
|
|
3
|
阀笼
|
304
|
304
|
316
|
316L
|
|
4
|
阀芯
|
304
|
304
|
316
|
316L
|
|
5
|
导向套
|
304
|
304
|
316
|
316L
|
|
6
|
阀盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
7
|
阀杆
|
304
|
304
|
316
|
316L
|
|
8
|
填料
|
PTFE/柔性石墨
|
|
9
|
弹簧
|
65Mn
|
304
|
316
|
316L
|
|
10
|
螺母
|
304
|
304
|
316
|
316L
|
气动压力调节阀主要性能指标
|
项目
|
不带定位器
|
带定位器
|
|
基本误差%
|
±5.0
|
±1.0
|
|
回差%
|
≤3.0
|
≤1.0
|
|
死区%
|
≤3.0
|
≤0.4
|
|
始终点偏差%
|
气开
|
始点
|
±2.5
|
±1.0
|
|
始点
|
±5.0
|
±1.0
|
|
气关
|
始点
|
±5.0
|
±1.0
|
|
终点
|
±2.5
|
±1.0
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×阀额定容量
|
|
可调范围R
|
30：1
|
额定流量系数Kv、额定行程、配用执行器型号
|
公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径 dN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数KV
|
直线
|
10
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
1000
|
1600
|
|
等百分
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
配用执行器型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
主要外形及连接尺寸
|
公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
550
|
640
|
880
|
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
640
|
760
|
910
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
670
|
810
|
950
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
195
|
230
|
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
205
|
245
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
230
|
260
|
|
H1
|
132
|
132
|
158
|
170
|
179
|
214
|
221
|
234
|
270
|
294
|
331
|
390
|
450
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
650
|
650
|
|
H3
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
380
|
380
|
|
L1
|
280
|
280
|
280
|
280
|
280
|
350
|
350
|
350
|
475
|
475
|
475
|
560
|
560
|
|
A
|
282
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
470
|
580
|
580
|
|
C
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
400
|
400
|
|
|
|
 |
|
