| 产品名称： |
气动焊接调节阀 |
| 产品型号： |
|
| 产品特点： |
上海彬米阀门专业生产电动调节阀，气动调节阀，自力式调节阀，电动蝶阀，气动蝶阀，电动球阀，气动球阀等智能调节阀厂家 |
|

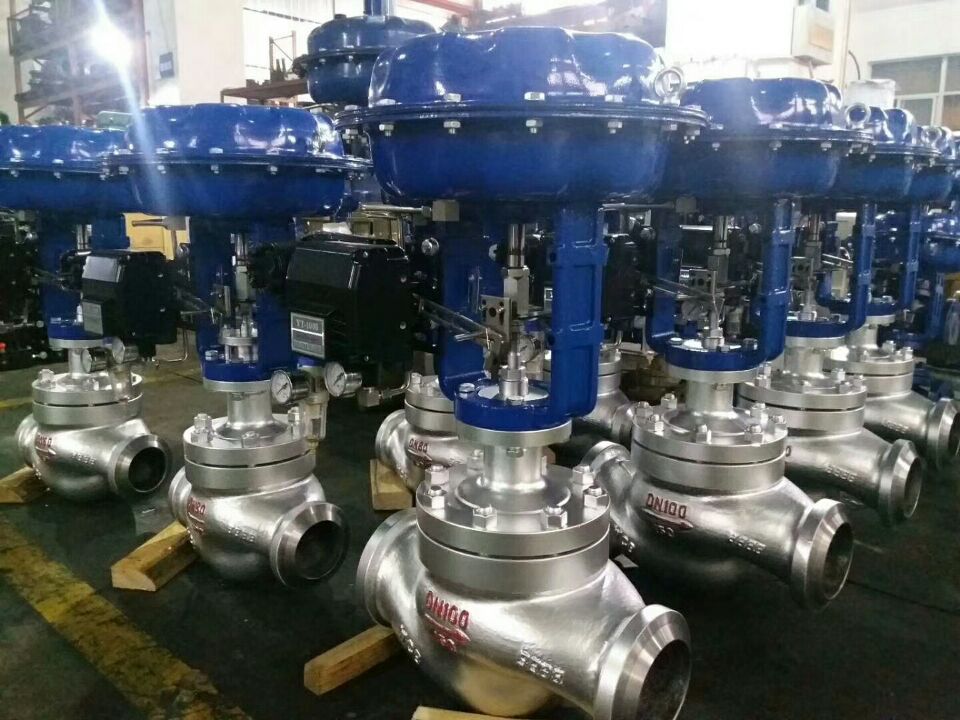

气动焊接调节阀是由单作用气动薄膜执行机构和调节阀组成，调节阀连接方式为焊接。阀体材质可以选用锻钢(A105)、不锈钢、铬钼钢。气动焊接调节阀，一般适用于高压场合。标准型适合工作温度(-17～+250℃)，高温型适合工作温度(+250～+450℃)，低温型适合工作温度(-40～-196℃)，波纹管密封型适合工作温度(-40～+350℃)，阀体上加上散热片，适合水蒸气，导热油等温度超过250℃的介质使用。气动单座调节阀配置HEP定位器或YT-1000L 定位器，可以根据用户需求，配进口定位器如西门子定位器、山武定位器等。阀门定位器输入信号为4-20mA，可以选配输出信号4-20mA。
气动焊接调节阀 技术参数
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数(KV)
|
单座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
875
|
1250
|
|
笼式
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
允许压差(MPa)
|
≤ 公称压力
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
配用执行器型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
阀体形式
|
直通铸造高压球型阀、角型锻造高压阀体
|
|
公称通径
|
DN20～300mm
|
|
公称压力
|
PN11.0、PN15.0、PN26.0、PN42.0MPa；ANSI 150、300、600、900LB；JIS 10、20、30、40K
|
|
法兰标准
|
GB/T9113、 JB/T79、HG20594及其他标准
|
|
连接形式
|
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
|
|
阀盖形式
|
标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
|
阀体材料
|
锻钢(A105)、不锈钢、铬钼钢
|
气动焊接调节阀 零部件参数
|
零部件
|
材质
|
|
阀体
|
WCB
|
304
|
316
|
316L
|
|
垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
|
阀座 / 套筒
|
304
|
304
|
316
|
316L
|
|
阀芯
|
304
|
304
|
316
|
316L
|
|
导向套/并帽
|
304
|
304
|
316
|
316L
|
|
中垫
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
|
阀盖
|
WCB
|
304
|
316
|
316L
|
|
阀杆
|
304
|
304
|
316
|
316L
|
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
|
填料压盖
|
WCB
|
304
|
316
|
316L
|
气动焊接调节阀 性能参数
|
项目
|
不带定位器
|
带定位器
|
|
基本误差%
|
±5.0
|
±1.0
|
|
回差%
|
3.0
|
1.0
|
|
死区%
|
3.0
|
0.4
|
|
始终点偏差%
|
气开
|
始点
|
±2.5
|
±1.0
|
|
始点
|
±5.0
|
±1.0
|
|
气关
|
始点
|
±5.0
|
±1.0
|
|
终点
|
±2.5
|
±1.0
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×阀额定容量
|
|
可调范围R
|
30：1
|
|
|
|
 |
|
