阀体材料：不锈钢s.s316/s.s304黄铜
执行器材料：合金铝/s.s304不锈钢
阀盘密封：PTFE/FPM
阀杆密封：PTFE/FPM
活塞密封：FPM/NBR
技术参数
接口尺寸：DN10-DN65
螺纹：3/8"-2¹/2"
适用介质：水、中性气体或液体，酒精，油，有机溶剂，水蒸气，弱酸或弱碱溶液。

介质温度：
PTFE: -10℃- +200℃
FPM: -10℃- +100℃
粘度：Max 600 mm²/s
顺流安装/逆流安装
控制介质：空气/中性气体
控制压力范围：0.3-O.8MPa
工作压力：0-1.6MPa
订货编号请根据气动角座阀型号说明编写

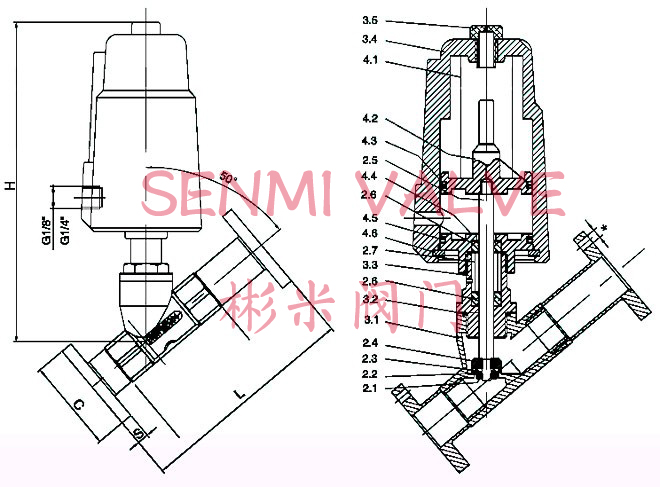

Outline Dimension(mm)

DN

*

L

C

S

H

D

执行器

15

14x4

172

95

16

170

51

40

20

14x4

182

105

16

185

62

50

25

14x4

196

115

18

195

62

50

32

16x4

228

135

18

235

76

63

40

18x4

228

145

20

250

92

80

50

18x4

250

160

22

265

92

80

65

20x4

295

180

24

305

117

100

80

20x4

320

195

24

365

140

125

部分列表

2.1螺栓

3.1阀体

4.1弹簧

2.2孔板密封件

3.2密封环

4.2活塞

2.3密封盘

3.3螺纹连接件

4.3O型圈

2.4阀盘

3.4汽缸

4.4阀盖

2.5阀杆

3.5观察窗

4.5O型圈

2.6V型填料

4.6档圈

2.7弹簧
