气动切断球阀按作用方式分为单作用气动球阀与双作用的气动球阀，其区别在于，单作用的气缸内有弹簧，而双作用内没有，单作用的分为气开和气关两种，有断气源保护功能，双作用则全是靠气源来控制开或关，断气则保持阀位。如选型错误则要联系生产厂商，看气缸是否通用，如果通用则要电话联系指导修改，不过修改过后后期出现问题，厂商一般来说是不与进行保修的。如果不通用，则只能进行更换，相对来说这样做在后期有保障些。
单作用：就是气缸活塞的一边是弹簧、一边是气缸。——这种阀当压缩空气断掉时，活塞就会受弹簧力的驱动而使阀门全关或全开。
双作用：气缸里没有弹簧，活塞的两边都是气缸，这种阀门的本身是没有气开、气闭的说法的，停气时阀门的开度是保持在原位上不动的。
但也是通过其它手段实现气开、气闭的，比如储气罐。

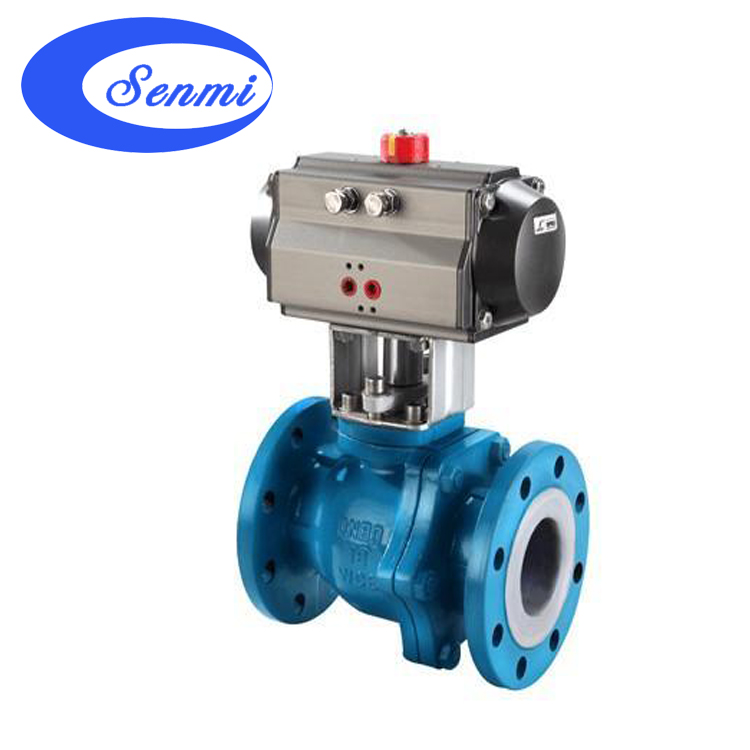

SMQ641F46 气动衬氟球阀是采用气动执行器与衬氟球阀组成，阀门采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。Q641F46气动衬氟球阀可作开关或调节之用，耐腐蚀气动球阀适用于各种工业管道中液体和气体的输送（包括蒸气），在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径SMQ641F46气动衬氟球阀提供最大的流量，并可用于扫线清洗或隔离输送的管道。耐腐蚀气Q641F46 气动衬氟球阀广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
阀体及内件
|
阀体形式
|
两段式铸造阀体（内衬四氟）
|
|
公称通径
|
DN15～DN400
|
|
公称压力
|
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法兰标准
|
GB、JB、HG、JIS、ANSI、DIN
|
|
连接形式
|
法兰式
|
|
压盖型式
|
螺栓压紧式
|
|
适用温度
|
-40～+180℃
|
|
球体形式
|
"O"型全衬氟球体
|
|
流量特性
|
近似快开特性
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
|
执行器型号
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-20～+90℃
|
|
作用形式
|
单作用执行机构：气关式（B）--失气时阀位开（FO）；气开式（K）--失气时阀位关（FC）
双作用执行机构：气关式（B）--失气时阀位保持（FL）；气开式（K）-- 失气时阀位保持（FL）
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
Q641F46气动衬氟球阀主要零件材料
|
阀体
|
铸铁、铸钢、不锈钢
|
|
阀芯
|
不锈钢+聚四氟依稀（F46）
|
|
阀座
|
聚四氟依稀（F46）
|
|
阀杆
|
2Cr13
|
|
填料
|
柔性石墨、聚四氟依稀
|
|
支架
|
铸铁、铸钢、不锈钢
|
|
联轴器
|
25、35、45
|
Q641F46气动衬氟球阀主要性能指标
|
公称通径 DN（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
允许压差（MPa）
|
≤ 公称压力
|
|
动作范围
|
0～90°
|
|
泄露量Q
|
软密封VI级
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
回差
|
带定位器：小于全行程的2%
|
Q641F46气动衬氟球阀主要性能规范
|
试验压力（MPa）
|
公称压力（MPa）
|
压力级（class）
|
JIS（K）
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
强度试验
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
3.0
|
7.5
|
16.5
|
2.4
|
3.8
|
|
密封试验
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
2.2
|
5.5
|
12.1
|
1.5
|
2.8
|
|
气密试验
|
0.4～0.7MPa
|
|
