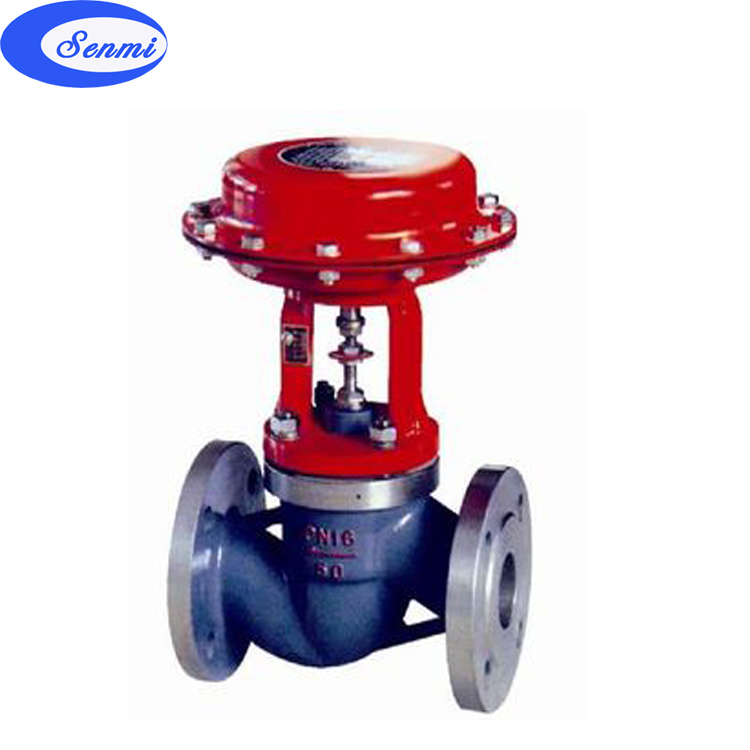

气动薄膜切断阀 概述
ZMQ型气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
1、切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
2、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
3、阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
4、平衡型阀内件，提高了切断阀的许用压差。
5、波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
6、活塞式执行机构，操作力大，使用压差大。
气动薄膜切断阀 主要零件材料
阀体、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯、阀座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填 料：聚四氟乙烯、柔性石墨
波纹膜片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件)：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti
气动薄膜单座切断阀 规格与技术参数
|
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量 系数 KV
|
单座、双座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
套筒
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
公称压力 PN(MPa)
|
1.0 1.6 4.0 6.4
|
|
额定行程 (mm)
|
8
|
12
|
20
|
25
|
40
|
50
|
|
有效面积 (c m 2 )
|
ZMQ 型
|
100
|
200
|
400
|
600
|
1000
|
|
ZSQ 型
|
100
|
125
|
160
|
250
|
|
允许泄 漏量
|
硬密封 1/h
|
- 般： 10 -4 X 阀额定容量；严密型：单、双座： 1.2X10 -7 ，套筒 5X10 -6 X 阀额定容量
|
|
软密封
|
VI 级
|
|
允许压差 (MPa)
|
ZMQ P N 正作用
|
6.4
|
5.09
|
2.91
|
1.85
|
2.18
|
1.33
|
1.52
|
0.99
|
0.62
|
0.60
|
0.69
|
0.39
|
|
ZMQ P N 反作用
|
6.4
|
6.4
|
3.88
|
2.47
|
2.91
|
1.77
|
2.03
|
1.32
|
0.83
|
0.80
|
0.92
|
0.52
|
|
ZSQ P N
|
6.4
|
6.1
|
3.5
|
2.3
|
3.0
|
1.9
|
1.9
|
1.5
|
0.93
|
0.84
|
0.65
|
0.47
|
|
Z M S QM
|
公称压力
|
|
信号压力 (kPa)
|
ZMQ
|
0 或 250
|
|
ZSQ
|
0 或 400 ～ 600
|
1)本产品性能指标贯彻GB/T4213-92；
2)表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；
3)表中允许值为使用标准气缸值，可配用不同的气缸提高允许压差.
|
|
|
 |
|
