| 产品名称： |
电动对夹式球阀,电动切断阀 |
| 产品型号： |
Q971F |
| 产品特点： |

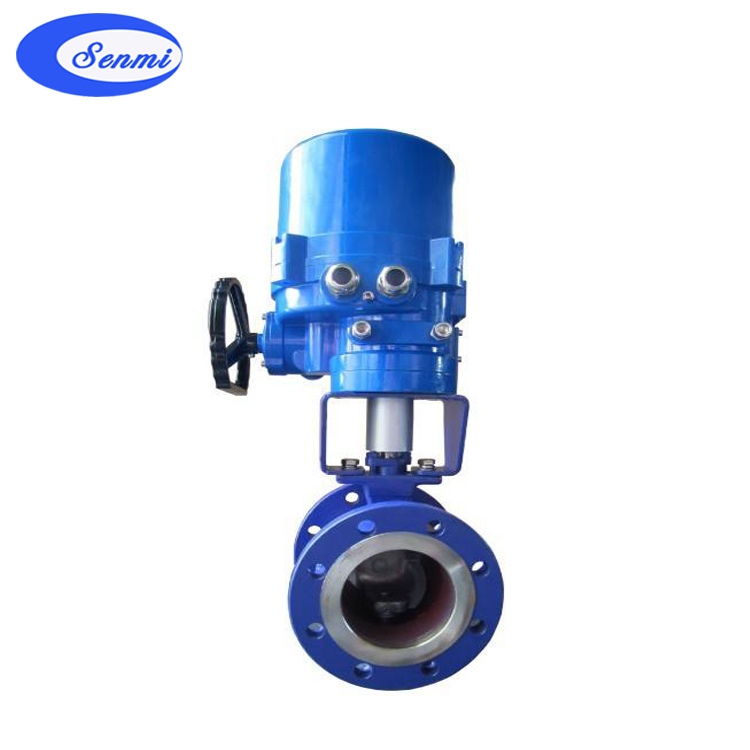

Q971F电动对夹式球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通 道形状有矩形、V形及O形。 |
|
一、电动切断球阀 阀门特性
Q971F电动对夹式球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通 道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
 |
 |
|
电动对夹式球阀
|
气动切断阀
|
二、电动切断球阀 阀门材料
|
阀门材料
|
|
1) 轴
|
不锈钢 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
2) 螺母夹
|
不锈钢 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
3) 防松螺母
|
不锈钢 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
4) 弹簧
|
不锈钢 ANSI301
|
1.4310
|
UNIX12CrNi 17 07
|
|
5) 垫圈
|
不锈钢 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
6) 压紧环型螺母
|
不锈钢 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
7) 顶部密封
|
聚四氯乙烯 PTFE
|
|
|
|
8) O环
|
氟橡胶 VITON
|
|
|
|
9) 密封圈
|
聚四氯乙烯 PTFE
|
|
|
|
10) O环
|
氟橡胶 VITON
|
|
|
|
11) 环型螺母密封
|
聚四氯乙烯 PTFE
|
|
|
|
12) 底部密封
|
聚四氯乙烯 PTFE
|
|
|
|
13) 环型螺母
|
不锈钢 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
14) 球体
|
不锈钢 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
15) 阀体
|
不锈钢 ANSI316
|
1.4408
|
|
|
* 不锈钢304按要求提供
** DN125 - 150 聚四氯乙烯密封没有O环。
|
三、电动切断球阀 阀门尺寸表
|
公称通径
DN(mm)
|
尺 寸(mm)
|
|
L
|
D
|
D1
|
D2
|
Z-Md
|
H
|
W
|
|
15
|
35
|
95
|
65
|
45
|
4-M12
|
291
|
155.2
|
|
20
|
38
|
105
|
75
|
55
|
4-M12
|
296
|
155.2
|
|
25
|
42
|
115
|
85
|
65
|
4-M12
|
301
|
155.2
|
|
32
|
50
|
135
|
100
|
78
|
4-M16
|
311
|
195
|
|
40
|
60
|
145
|
110
|
85
|
4-M16
|
318
|
195
|
|
50
|
70
|
160
|
125
|
100
|
4-M16
|
326
|
234
|
|
65
|
95
|
180
|
145
|
120
|
4-M16
|
336
|
234
|
|
80
|
118
|
195
|
160
|
135
|
8-M16
|
363
|
271
|
|
100
|
140
|
215
|
180
|
155
|
8-M16
|
383
|
325
|
|
125
|
175
|
245
|
210
|
185
|
8-M16
|
403
|
414
|
|
150
|
210
|
280
|
240
|
210
|
8-M16
|
418
|
420
|
|
|
|
 |
|
