| 产品名称： |

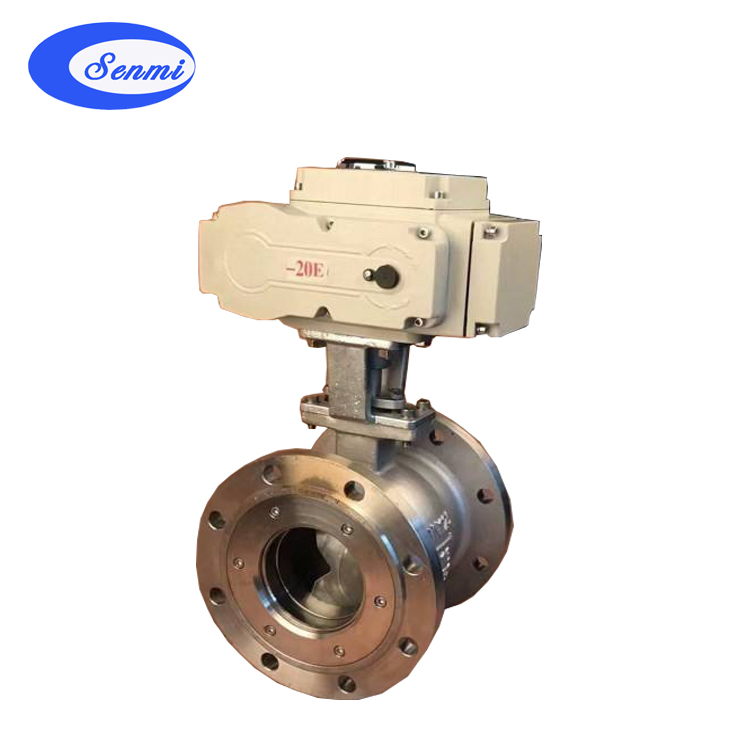

智能电动调节球阀,电动切断阀 |
| 产品型号： |
|
| 产品特点： |
蒸汽电动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀 |
|
蒸汽电动V型调节球阀 概述
ZAJV电动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
(１)不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
(２)具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
(３)防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
(４)当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
电动V型调节球阀 技术参数
|
公称通径DN(mm)
|
25～400
|
|
公称压力PN(MPa)
|
1.6～6.4
|
|
公称压力Ps(MPa)
|
强度试验
|
2.4～9.6
|
|
密封试验
|
1.76～7.0
|
|
材料\代号
|
C
|
P
|
R
|
|
主要
零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZGOCr18Ni12Mo2Ti
|
|
球杆
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
聚四氟乙烯、不锈钢、硬质合金
|
|
填料
|
聚四氟乙烯、柔性石墨
|
|
适用工况
|
适用介质
|
水,蒸汽,油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28～400℃
|
-28～500℃
|
|
执行器
|
型号
|
CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
|
|
连接形式
|
对夹式、法兰式，法兰按JB79-59标准
|
电动V型球阀 主要性能指标
|
公称通径DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
额定流量系数Cv
|
32
|
43
|
78
|
90
|
160
|
250
|
360
|
610
|
1120
|
1850
|
2950
|
3700
|
7195
|
11466
|
|
公称压力PN(MPa)
|
1.6、2.5、4.0、6.4
|
|
流量特性
|
近似等百分比(参见典型曲线图)、直线特性
|
|
阀板转角(度)
|
0°～至90°(可调)
|
|
允许泄漏量等级
|
软密封：零泄露
硬密封：≤额定Cv×0.001%
|
软密封：VI微气泡级，金属密封：≤额定CV×0.065%
|
|
动作时间(S/90度)
|
8.5～30
|
36～60
|
|
可调节比
|
250:1
|
300:1
|
|
|
|
 |
|
